পণ্যের বিবরণ:
|
| নাম: | মেশিনযুক্ত অভ্যন্তরীণ রিং | উপাদান: | উচ্চ-খাদ ভারবহন গুণমান ইস্পাত AISI52100 |
|---|---|---|---|
| অংশ নং: | MI 10, MI 10 N, MI 12, MI12 N, MI14, MI 14 N, MI 16, MI 16 N, MI 20, MI 20 N, MI 24, MI 24 N | সারফেস ফিনিশ: | নিরপেক্ষ মেশিন ভারবহন ইস্পাত পৃষ্ঠ |
| ইঞ্চি/মেট্রিক: | ইম্পেরিয়াল (ইঞ্চি) সিরিজ | মৌলিক নির্মাণের ধরন: | কঠিন নির্ভুল গ্রাউন্ড রিং মাধ্যমে |
| তৈলাক্তকরণ খাঁজ: | আছে | প্রক্রিয়াকরণ: | মেশিনযুক্ত |
| লক্ষণীয় করা: | ক্রোমিয়াম বল ভারবহন অভ্যন্তরীণ জাতি,বল ভারবহন অভ্যন্তরীণ রেস MI 10 N,মেশিনযুক্ত রোলার বিয়ারিং রিং |
||

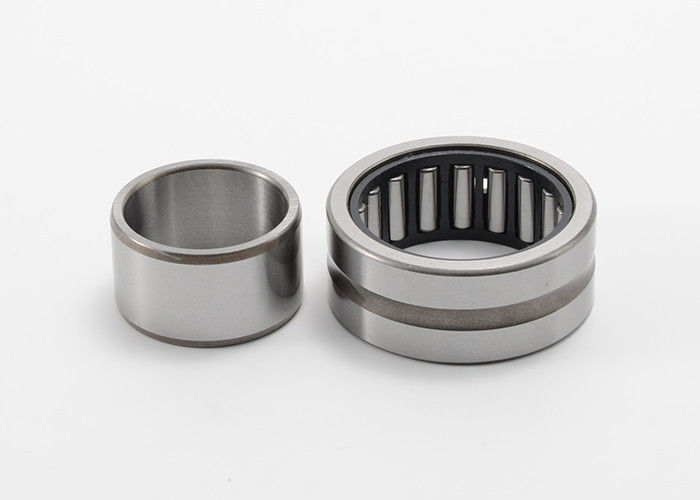

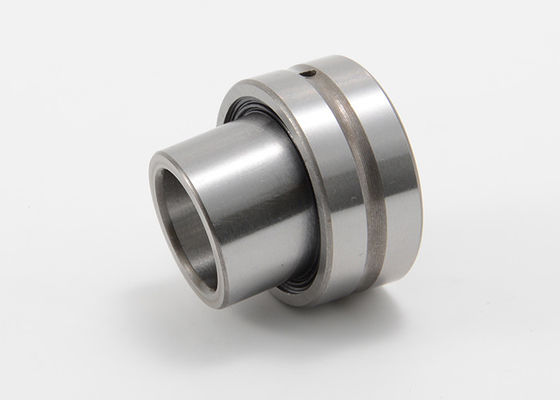

ক্রোমিয়াম ইস্পাত মেশিনযুক্ত অভ্যন্তরীণ রিং সুই বিয়ারিংয়ের জন্য, ইঞ্চি আকার
একটি মেশিনযুক্ত অভ্যন্তরীণ রিং হল একটি উপাদান যা সাধারণত ভারবহন সমাবেশগুলিতে ব্যবহৃত হয়।নির্ভুল গ্রাউন্ড অভ্যন্তরীণ রিং রোলারগুলির জন্য একটি শক্ত রেসওয়ে প্রদান করে যখন একটি অশক্ত শ্যাফ্ট ব্যবহার করা হয়।রিংটিতে একটি তেলের ছিদ্র এবং বিয়ারিং পুনঃতৈলাক্তকরণের জন্য বৃত্তাকার খাঁজ রয়েছে এবং CAGEROL এবং GUIDEROL উভয় বিয়ারিংয়ের সাথে ব্যবহার করা যেতে পারে বা প্লেইন বিয়ারিং অ্যাপ্লিকেশনগুলিতে বুশিং হিসাবে ব্যবহার করা যেতে পারে।
একটি মেশিনযুক্ত অভ্যন্তরীণ রিংয়ের উদ্দেশ্য হল রোলিং উপাদানগুলির জন্য একটি মসৃণ এবং সুনির্দিষ্ট ট্র্যাক প্রদান করা।এটি সঠিক প্রান্তিককরণ নিশ্চিত করে, ঘর্ষণ কমায় এবং ঘূর্ণন বা রৈখিক গতির দক্ষ সংক্রমণ সক্ষম করে।সুনির্দিষ্ট মেশিনিং প্রক্রিয়ার ফলে একটি উচ্চ-মানের পৃষ্ঠের ফিনিস এবং মাত্রিক নির্ভুলতা পাওয়া যায়, যা বিয়ারিংয়ের সামগ্রিক কর্মক্ষমতা এবং দীর্ঘায়ুতে অবদান রাখে।

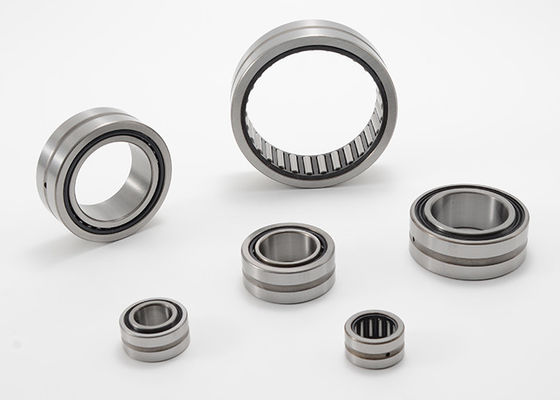

মেশিনযুক্ত অভ্যন্তরীণ রিংগুলি প্রায়শই বল বিয়ারিং, রোলার বিয়ারিং এবং সুই বিয়ারিং সহ বিভিন্ন ধরণের বিয়ারিং-এ ব্যবহৃত হয়।স্বয়ংচালিত, মহাকাশ, শিল্প যন্ত্রপাতি এবং পাওয়ার ট্রান্সমিশনের মতো বিভিন্ন শিল্পে যন্ত্রপাতি এবং সরঞ্জামগুলিতে এগুলি গুরুত্বপূর্ণ উপাদান।
একটি মেশিনযুক্ত অভ্যন্তরীণ রিং ব্যবহার করার সুবিধাগুলির মধ্যে রয়েছে উন্নত লোড-ভারিং ক্ষমতা, উন্নত ঘূর্ণন নির্ভুলতা এবং পরিধান হ্রাস।সুনির্দিষ্ট যন্ত্রটি লোডের আরও ভাল বন্টন করার অনুমতি দেয়, চাপের ঘনত্ব কমায় এবং বিয়ারিংয়ের মসৃণ অপারেশনকে উৎসাহিত করে।
MOUETTE আরও ইন্টারচেঞ্জ টেবিল অফার করে, যেমন mcgill মেশিনযুক্ত ইনার রিং, ina ইনার রিং, কোয়ো ইনার রিং, টরিংটন ইনার রেস, এসকেএফ ইনার রিং।
আমরা হাই-অ্যালয় বিয়ারিং কোয়ালিটি স্টিল 100Cr6, স্টেইনলেস স্টিল 440C-তে স্ট্যান্ডার্ড এবং কাস্টমাইজড ইনার বুশিং উভয়ই অফার করি।
মেশিনযুক্ত রোলার বিয়ারিং ইনার রিং ইঞ্চি সাইজ এমআই সিরিজ স্পেসিফিকেশন:
| অন্তর ধ্বনি | এ (বোর ডায়া।) | বি (অভ্যন্তরীণ ওডি) | ডব্লিউ | এইচ | আর ম্যাক্স। | ||
| অংশ নং | NOM | TOL | NOM | TOL | |||
| MI-6 | .3750 | -.0004 | .6245 | -.0004 | 1.010 | ৩/৩২ | .025 |
| MI-6-N | .3750 | -.0004 | .6245 | -.0004 | .760 | ৩/৩২ | .025 |
| MI-7-N | .4375 | -.0004 | .6245 | -.0004 | .760 | ৩/৩২ | .025 |
| MI-8 | .5000 | -.0004 | .7493 | -.0005 | 1.010 | 1/8 | 040 |
| MI-8-N | .5000 | -.0004 | .7493 | -.0005 | .760 | 1/8 | 040 |
| MI-9-N | .5625 | -.0004 | .7493 | -.0005 | .760 | 1/8 | 040 |
| MI-10 | .6250 | -.0004 | 8743 | -.0005 | 1.010 | 1/8 | 040 |
| MI-10-N | .6250 | -.0004 | 8743 | -.0005 | .760 | 1/8 | 040 |
| MI-11-N | .6875 | -.0004 | 8743 | -.0005 | .760 | 1/8 | 040 |
| MI-12 | .7500 | -.0004 | .9993 | -.0005 | 1.010 | 1/8 | 040 |
| MI-12-N | .7500 | -.0004 | .9993 | -.0005 | .760 | 1/8 | 040 |
| MI-13 | .8125 | -.0005 | .9993 | -.0005 | 1.010 | 1/8 | 040 |
| MI-13-N | .8125 | -.0005 | .9993 | -.0005 | .760 | 1/8 | 040 |
| MI-14 | 8750 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | 040 |
| MI-14-N | 8750 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | 040 |
| MI-15 | .9375 | -.0005 | 1.1241 | -.0005 | 1.260 | 1/8 | 040 |
| MI-15-N | .9375 | -.0005 | 1.1241 | -.0005 | 1.010 | 1/8 | 040 |
| MI-16 | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.260 | 1/8 | 040 |
| MI-16-N | 1.0000 | -.0005 | 1.2491 | -.0006 | 1.010 | 1/8 | 040 |
| MI-17 | 1.0625 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | 040 |
| MI-18 | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.260 | 1/8 | 040 |
| MI-18-N | 1.1250 | -.0005 | 1.3741 | -.0006 | 1.010 | 1/8 | 040 |
| MI-19 | 1.1875 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | 060 |
| MI-20 | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.260 | 1/8 | 060 |
| MI-20-N | 1.2500 | -.0005 | 1.4990 | -.0006 | 1.010 | 1/8 | 060 |
| MI-21 | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | 060 |
| MI-21-N | 1.3125 | -.0005 | 1.6240 | -.0006 | 1.010 | 1/8 | 060 |
| MI-22 | 1.3750 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 060 |
| MI-22-4S | 1.3750 | -.0005 | 1.6240 | -.0006 | 1.260 | 1/8 | 060 |
| MI-23 | 1.4375 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 060 |
| MI-24 | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.260 | 1/8 | 060 |
| MI-24-N | 1.5000 | -.0005 | 1.7490 | -.0006 | 1.010 | 1/8 | 060 |
| MI-25 | 1.5625 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | 060 |
| MI-25-4S | 1.5625 | -.0005 | 1.8740 | -.0006 | 1.260 | 1/8 | 060 |
| MI-26 | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | 060 |
| MI-26-2S | 1.6250 | -.0005 | 1.9364 | -.0007 | 1.260 | 1/8 | 060 |
| MI-26-N | 1.6250 | -.0005 | 1.9989 | -.0007 | 1.010 | 1/8 | 060 |
| MI-27 | 1.6875 | -.0005 | 1.9989 | -.0007 | 1.260 | 1/8 | 060 |
| MI-28 | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | 060 |
| MI-28-N | 1.7500 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | 060 |
| MI-30 | 1.8750 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | 060 |
| MI-31 | 1.9375 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | 080 |
| MI-32 | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.760 | 3/16 | 080 |
| MI-32-N | 2.0000 | -.0005 | 2.2489 | -.0007 | 1.510 | 3/16 | 080 |
| MI-34 | 2.1250 | -.0006 | 2.4989 | -.0007 | 1.760 | 3/16 | 080 |
| MI-35 | 2.1875 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | 080 |
| MI-36 | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.760 | 3/16 | 080 |
| MI-36-N | 2.2500 | -.0006 | 2.7489 | -.0007 | 1.510 | 3/16 | 080 |
| MI-38 | 2.3750 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | 080 |
| MI-39 | 2.4375 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | 080 |
| MI-40 | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.760 | 3/16 | 080 |
| MI-40-N | 2.5000 | -.0006 | 2.9989 | -.0007 | 1.510 | 3/16 | 080 |
| MI-42 | 2.6250 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | 080 |
| MI-44 | 2.7500 | -.0006 | 3.2487 | -.0009 | 1.760 | 3/16 | 080 |
| MI-46 | 2.8750 | -.0006 | ৩.৪৯৮৭ | -.0009 | 2.010 | 1/4 | 080 |
| MI-47 | 2.9375 | -.0006 | ৩.৪৯৮৭ | -.0009 | 2.010 | 1/4 | 080 |
| MI-48 | 3.0000 | -.0006 | ৩.৪৯৮৭ | -.0009 | 2.010 | 1/4 | 080 |
| MI-48-N | 3.0000 | -.0006 | ৩.৪৯৮৭ | -.0009 | 1.760 | 1/4 | 080 |
| MI-50 | 3.1250 | -.0006 | ৩.৭৪৮৭ | -.0009 | 2.010 | 1/4 | .100 |
| MI-52 | 3.2500 | -.0006 | ৩.৭৪৮৭ | -.0009 | 2.010 | 1/4 | .100 |
| MI-54 | 3.3750 | -.0008 | ৩.৯৯৮৫ | -.0009 | 2.010 | 1/4 | .100 |
| MI-56 | 3.5000 | -.0008 | ৩.৯৯৮৫ | -.0009 | 2.010 | 1/4 | .100 |
| MI-58 | 3.6250 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-60 | 3.7500 | -.0008 | 4.2485 | -.0009 | 2.010 | 1/4 | .100 |
| MI-62 | 3.8750 | -.0008 | 4.2485 | -.0009 | 2.260 | 1/4 | .100 |
| MI-64 | 4.0000 | -.0008 | ৪.৯৯৮৫ | -.0010 | 2.260 | 1/4 | .100 |
| MI-68 | 4.2500 | -.0008 | ৪.৯৯৮৫ | -.0010 | 2.260 | 1/4 | .100 |
| MI-72 | 4.5000 | -.0008 | 5.4985 | -.0010 | ৩.০১৫ | 1/4 | .100 |
| MI-72-N | 4.5000 | -.0008 | 5.4985 | -.0010 | 2.515 | 1/4 | .100 |
| MI-80 | 5.0000 | -.0010 | ৫.৯৯৮৩ | -.0010 | ৩.০১৫ | 5/16 | .120 |
| MI-80-N | 5.0000 | -.0010 | ৫.৯৯৮৩ | -.0010 | 2.515 | 5/16 | .120 |
| MI-88 | 5.5000 | -.0010 | ৬.৪৯৮৩ | -.0010 | ৩.০১৫ | 5/16 | .120 |
| MI-88-N | 5.5000 | -.0010 | ৬.৪৯৮৩ | -.0010 | 2.515 | 5/16 | .120 |
| MI-96 | 6.0000 | -.0010 | 7.2481 | -.0012 | ৩.০১৫ | 5/16 | .120 |
| MI-104 | 6.5000 | -.0010 | ৭.৭৪৮১ | -.0012 | ৩.০১৫ | 5/16 | .120 |
| MI-112 | 7.0000 | -.0010 | 8.2481 | -.0012 | ৩.০১৫ | 5/16 | .120 |
| MI-120 | 7.5000 | -.0012 | 8.7480 | -.0012 | ৩.০১৫ | 5/16 | .120 |
| MI-128 | 8.0000 | -.0012 | 9.2480 | -.0012 | ৩.০১৫ | 5/16 | .160 |
সব মাপ ইঞ্চি হয়.
আমাদের স্ট্যান্ডার্ড অফারের বাইরে ভারবহন ক্ষমতা সম্পর্কে আরও তথ্যের জন্য, অনুগ্রহ করে যোগাযোগ করুনsales@mouettemachinery.com
