পণ্যের বিবরণ:
|
| নাম: | B205 ক্যাম ক্লাচ | উপাদান: | উচ্চ-খাদ ভারবহন গুণমান ইস্পাত |
|---|---|---|---|
| ক্লাচ টাইপ: | ক্যাম ক্লাচ, শ্যাফট-মাউন্টেড টাইপ | ওয়ান ডিরেকশন ক্লাচ: | হ্যাঁ |
| ইনপুট টাইপ: | ফাঁপা বোর | বোর প্রোফাইল: | Straight | সোজা | Finished সমাপ্ত |
| মাউন্ট পদ্ধতি: | খাদ-মাউন্ট করা | অ্যাপ্লিকেশন: | গিয়ার বক্সের মধ্যে ব্যাকস্টপ এবং টাইমিং গিয়ার অ্যাপ্লিকেশনের মধ্যে উপাদান হিসাবে |
| লক্ষণীয় করা: | শ্যাফ্ট মাউন্টেড ওয়ান ডিরেকশন ক্লাচ,B205 ওয়ান ডিরেকশন ক্লাচ,হোলো বোর স্টার্টার ওয়ান ওয়ে বিয়ারিং |
||

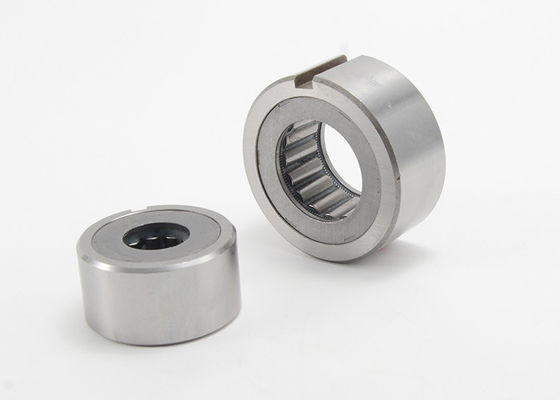

B205 ক্যাম ক্লাচ শ্যাফ্ট মাউন্টেড টাইপ ওয়ান ডিরেকশন ক্লাচ ওয়ান ওয়ে বিয়ারিং
উত্পাদন বিবরণ
টাইপ B200 একটি নন-বিয়ারিং সমর্থিত স্প্র্যাগ টাইপ ফ্রিহুইল।স্প্র্যাগগুলি সরাসরি ব্যবহারকারী দ্বারা প্রদত্ত শ্যাফ্টের উপর চলে।অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার জন্য বিয়ারিং প্রয়োজন।তৈলাক্তকরণ এবং সিলিং ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক।
নিম্নলিখিত পৃষ্ঠায় দেখানো হিসাবে একটি বিয়ারিং বরাবর এই ধরনের ইনস্টল করা একটি সাধারণ ব্যবস্থা।বাইরের জাতি গ্রহণের জন্য হাউজিং বোর একটি H7 সহনশীলতার সাথে মেশিন করা হবে।একটি কী টর্ক প্রেরণ করবে।যে শ্যাফ্টের উপর স্প্র্যাগগুলি চলে তার ন্যূনতম 0,6 মিমি গভীরতার জন্য HRc 60 থেকে 62 এর পৃষ্ঠের কঠোরতা থাকতে হবে।মূল কঠোরতা HRc 35 থেকে 45 হওয়া উচিত। পৃষ্ঠের রুক্ষতা 22 CLA এর বেশি হওয়া উচিত নয়।সর্বোচ্চ শ্যাফ্ট টেপার 0,01 মিমি প্রতি 50 মিমি দৈর্ঘ্য।শ্যাফ্ট এবং হাউজিং বোরের মধ্যে ঘনত্ব টিআইআর 0,05 মিমি এর মধ্যে বজায় রাখতে হবে।
পছন্দের তৈলাক্তকরণ হল তেল।স্টিবার ডিজাইন ইপি অ্যাডিটিভ সহ গিয়ার তেল সহ পাওয়ার ট্রান্সমিশনে ব্যবহৃত বেশিরভাগ সাধারণ লুব্রিকেন্ট ব্যবহারের অনুমতি দেয়।যখন প্রয়োজনীয় গ্রীস তৈলাক্তকরণও সম্ভব।
ইনস্টলেশন এবং ব্যবহার
1.B200 সিরিজের ক্যাম ক্লাচটি শ্যাফ্ট মাউন্ট করা হয়েছে, তাই যে শ্যাফ্টে ক্লাচটি মাউন্ট করা হয়েছে সেটিকে গ্রাইন্ড করার পরে অবশ্যই Rc 56-60 এবং 1.5 মিমি কেস গভীরতায় শক্ত করতে হবে।1.5S (16মাইক্রো-ইঞ্চি) ফিনিশে পিষে নিন।এই খাদের টেপার 50 মিমি প্রতি 0.01 মিমি অতিক্রম করা উচিত নয়।
2. ক্লাচ স্থাপনের জন্য শ্যাফ্ট এবং ক্লাচ বাইরের রেসের মধ্যে ঘনত্ব পেতে এবং বাইরের রেস বা শ্যাফ্টে কাজ করতে পারে এমন রেডিয়াল বা থ্রাস্ট লোড গ্রহণ করার জন্য উভয় পাশে বা একপাশে বিয়ারিং সহ ক্লাচ মাউন্ট করুন। .ইনস্টলেশন উদাহরণ দেখুন।
3. ক্লাচটি ক্লাচ প্লেটে দেখানো তীর দ্বারা চিহ্নিত দিকে ঘুরিয়ে শ্যাফ্টের উপর মাউন্ট করা উচিত।হাতুড়ি দিয়ে ক্লাচে শক লাগাবেন না।
4. উপরের টেবিলে দেখানো বিয়ারিংগুলির মতোই ক্লাচগুলির বাইরের ব্যাস রয়েছে৷যে হাউজিং-এ ক্লাচ অ্যাসেম্বল করা হয়েছে তার বোর সহনশীলতা নীচের টেবিলে দেখানো সীমার মধ্যে হওয়া উচিত।
5. সূচক জন্য, তেল তৈলাক্তকরণ সুপারিশ করা হয়.
6. হাউজিং বোর এবং শ্যাফ্টের ঘনত্ব 0.05 মিমি এর মধ্যে হওয়া উচিত।
7. কী প্রোফাইল JIS B1301-1959 অনুযায়ী হওয়া উচিত
| মডেল | হাউজিং বোরের সহনশীলতা (মিমি) |
| B203, B204 | +0 থেকে + 0.025 |
| B205, B206, B207, B208 | +0 থেকে + 0.030 |
| B210,B211,B212,B213 | +0 থেকে + 0.035 |
| B214 | +0 থেকে + 0.040 |
200 সিরিজ ক্যাম ক্লাচ স্পেসিফিকেশন:
| টাইপ | বিয়ারিং সিরিজ | কীসিট | মাত্রা(মিমি) | সর্বোচ্চটর্ক (Nm) | টার্ক টর্ক (Nm) | সর্বোচ্চওভাররানিং স্পিড (RPM) | সর্বোচ্চইন্ডেক্সিং (cpm) | নেট ওজন (কেজি) | |||
| ক | খ | সি (খাদ এর ব্যাস) | খাদ | বাইরের জাতি | |||||||
| B203 | 6203 | 4 x 2.5 | 25 | 40 | 16.51 | ৩৯.২ | 0.098 | 2400 | 500 | 150 | 0.23 |
| B204 | 6204 | 5 x 3 | 25 | 47 | 18.796 | 58.8 | 0.098 | 2400 | 500 | 150 | 0.34 |
| B205 | 6205 | 5 x 3 | 25 | 52 | 23.622 | 98 | 0.196 | 1800 | 400 | 150 | 0.45 |
| B206 | 6206 | 7 x 4 | 28 | 62 | 32.766 | 235 | 0.196 | 1800 | 350 | 150 | 0.68 |
| B207 | 6207 | 7 x 4 | 28 | 72 | 42.088 | 372 | 0.196 | 1800 | 300 | 150 | 0.80 |
| B208 | 6208 | 10 x 4.5 | 32 | 80 | 46.761 | 549 | 0.196 | 1800 | 200 | 150 | 0.91 |
| B209 | 6209 | 10 x 4.5 | 32 | 85 | 46.761 | 549 | 0.196 | 1800 | 200 | 150 | 0.95 |
| B210 | 6210 | 10 x 4.5 | 32 | 90 | 56.109 | 784 | 0.294 | 1200 | 200 | 150 | 1.00 |
| B211 | 6211 | 10 x 4.5 | 32 | 100 | 56.109 | 784 | 0.294 | 1200 | 200 | 150 | 1.40 |
| B212 | 6212 | 10 x 4.5 | 42 | 110 | 70.029 | 1230 | 0.294 | 1200 | 180 | 150 | 1.80 |
| B213 | 6213 | 10 x 4.5 | 42 | 120 | 70.029 | 1230 | 0.294 | 1200 | 180 | 150 | 2.30 |
| B214 | 6214 | 12x 4.5 | 42 | 125 | 79.356 | 1390 | 0.392 | 1000 | 180 | 150 | 2.40 |
