পণ্যের বিবরণ:
|
| নাম: | বিবি সিরিজ ক্যাম ক্লাচ | নির্মাণ: | একদিকে ধাতব ঢাল, অন্য দিকে ধারক। |
|---|---|---|---|
| উপাদান: | উচ্চ-খাদ ভারবহন গুণমান ইস্পাত | কীওয়ে: | প্রত্যয় "K" দিয়ে কোড টাইপ করুন, এতে কীওয়ে আছে |
| সিলিং: | হ্যাঁ | আকার পরিসীমা: | 8 মিমি থেকে 200 মিমি পর্যন্ত বোরের মাপ |
| ভিতরের জাতি উপর তীর: | হ্যাঁ, অভ্যন্তরীণ রেসের তীরটি অভ্যন্তরীণ জাতিকে আকর্ষক করার দিকটি দেখায়। | . . Operating temperature range অপারেটিং তাপমাত্রা বিন্যাস: | -30°C থেকে +100°C |
| লক্ষণীয় করা: | ওভাররানিং ওয়ান ওয়ে ক্লাচ বিয়ারিং,বিবি সিরিজ ওয়ান ওয়ে ক্লাচ বিয়ারিং,সাধারণ স্টার্টার ক্লাচ বিয়ারিং |
||
ওভাররানিং এবং জেনারেল ক্যাম ক্লাচ বিবি সিরিজ ওয়ান ওয়ে ক্লাচ বিয়ারিং

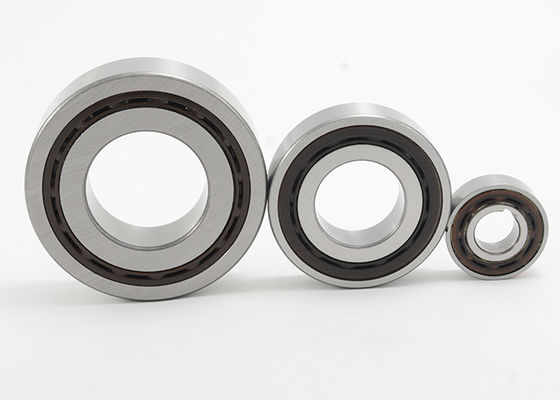

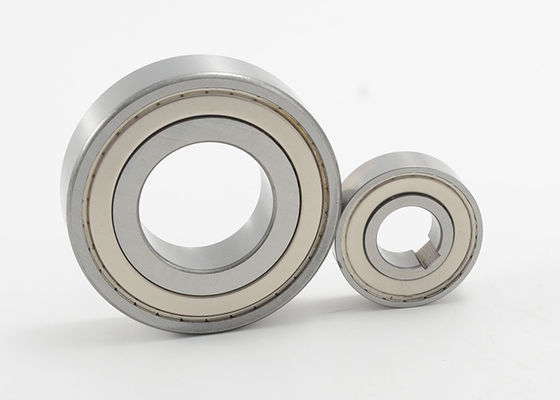

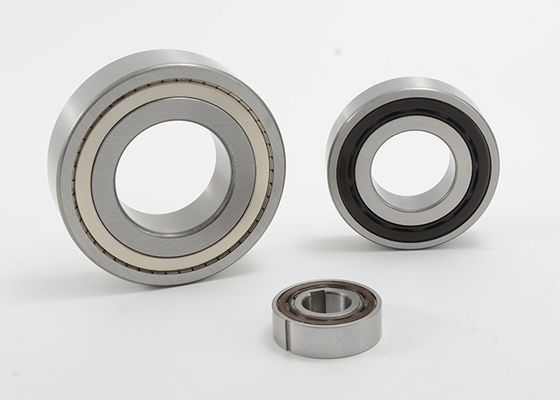

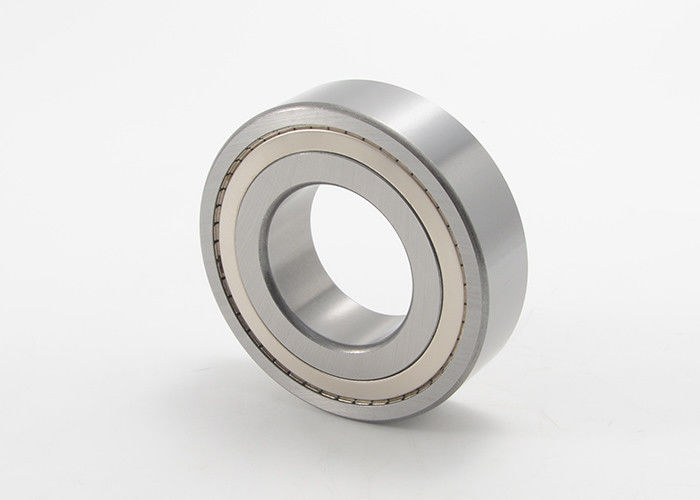

BB সিরিজ ক্যাম ক্লাচ হল একটি 62 সিরিজ বল বিয়ারিং এবং একটি ক্যাম স্টাইলের ক্লাচের সংমিশ্রণ।এই ইউনিটগুলি প্রেস ফিট অ্যাপ্লিকেশনের জন্য ডিজাইন করা হয়েছে এবং নকশা এবং অ্যাপ্লিকেশন নমনীয়তা মঞ্জুরি দেওয়ার জন্য পাঁচটি বৈচিত্র্য, ধাতব ঢাল বা ধুলো প্রতিরক্ষামূলক সিলযুক্ত প্রকারের সংমিশ্রণ এবং ভিতরের এবং/অথবা বাইরের দৌড়ে কীওয়ে সহ বা ছাড়াই উপলব্ধ।BB সিরিজ ইউনিট গ্রীস লুব্রিকেটেড আসে কিন্তু ধাতব ঢালযুক্ত শৈলী তেল স্নানের তৈলাক্তকরণের জন্য অভিযোজিত হতে পারে।
বিয়ারিং টাইপ ক্যাম ক্লাচের জন্য ইনস্টলেশন এবং ব্যবহারের সাধারণ তথ্য
1. বিয়ারিং টাইপ ক্যাম ক্লাচ সিরিজ প্রেস ফিট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।
2. BB-1K এবং BB-2GD 1K সিরিজের অভ্যন্তরীণ রেসের একটি মূল পথ রয়েছে৷কীওয়ে, সাইজ 25 ব্যতীত DIN 6885 দ্বারা নির্মিত। 3, BB40-1K এবং BB40-2GD 1K DIN 6885 দ্বারা নির্মিত। 1।
3. BB-2K সিরিজের অভ্যন্তরীণ এবং বাইরের উভয় জাতিতে একটি কীওয়ে রয়েছে।
4. সর্বোচ্চ ভারবহন এবং ক্লাচ কর্মক্ষমতা পেতে খাদ এবং হাউজিং এ সঠিক হস্তক্ষেপ মাত্রা বজায় রাখা আবশ্যক।
5. প্রতিটি সিরিজের জন্য খাদ এবং আবাসনের সহনশীলতার জন্য পরবর্তী পৃষ্ঠায় টেবিলটি পড়ুন।
6. BB-2GD এবং BB-2GD 1K সিরিজে ধুলোর বিরুদ্ধে কার্যকর সুরক্ষার জন্য বিশেষ ঠোঁট সীল রয়েছে।
7. অভ্যন্তরীণ রেসের তীরটি অভ্যন্তরীণ জাতিকে আকর্ষক করার দিকটি দেখায়।
8. ক্লাচ ইনস্টল করতে, অভ্যন্তরীণ এবং বাইরের দৌড়ের পুরো মুখের উপর সমান চাপ প্রয়োগ করতে উপযুক্ত ব্যাসের একটি প্রেস টুল ব্যবহার করুন।
9. ক্লাচে হাতুড়ি বা অন্য শক লাগাবেন না।
10. ক্লাচের প্রেস ফিটিং ইনস্টলেশনের জন্য প্রয়োজনীয় চাপ সহ্য করার জন্য হাউজিংটিতে যথেষ্ট শক্তি রয়েছে তা নিশ্চিত করুন।
11. অপারেটিং তাপমাত্রা পরিসীমা: –30°C থেকে +100°C (এই পরিসরের বেশি তাপমাত্রার জন্য আমাদের সাথে পরামর্শ করুন)।
তৈলাক্তকরণ
1. যেহেতু প্রসবের আগে গ্রীস ইতিমধ্যেই প্রয়োগ করা হয়েছে, তাই ব্যবহারের আগে প্রয়োগ এবং গ্রীস করার প্রয়োজন নেই।
2. যদি একটি তেল লুব্রিকেন্টের সাথে ক্লাচ ব্যবহার করা হয়, তবে তেলের তৈলাক্তকরণ সবসময় ইউনিটের ভিতরে প্রয়োগ করা উচিত।
3. EP additives সহ গ্রীস বা লুব্রিকেন্ট ব্যবহার করবেন না।
কোড অর্ডার করার উদাহরণ: BB সিরিজ ক্যাম ক্লাচ বেস ইউনিট
| সিরিজ | আকার (বোর আইডি) | নির্মাণ | স্পেসিফিকেশন | |||
| বিয়ারিং সিরিজ | দিয়া ভিতরে। | টর্ক ক্ষমতা | ||||
| lb.ft | (Nm) | |||||
| বিবি: সাধারণ অ্যাপ্লিকেশনের জন্য আদর্শ | 15 | ফাঁকা: একদিকে ধাতব ঢাল, অন্য দিকে ধারক | 6202 | 15 মিমি | 21 | (29) |
| 17 | 6203 | 17 মিমি | 32 | (43) | ||
| 20 | 6204 | 20 মিমি | 45 | (61) | ||
| 25 | 6205 | 25 মিমি | 58 | (৭৮) | ||
| 30 | 6206 | 30 মিমি | 103 | (140) | ||
| 35 | 6207 | 35 মিমি | 128 | (173) | ||
| 40 | 6208 | 40 মিমি | 192 | (260) | ||
কোড অর্ডার করার উদাহরণ: কী এবং কীওয়ে সহ বিবি সিরিজ ক্যাম ক্লাচ
| সিরিজ | আকার (বোর আইডি) | কীওয়ে | কী স্পেসিফিকেশন | |
|
অভ্যন্তরীণ জাতি bxhx দৈর্ঘ্য |
বাইরের জাতি b' x h' x দৈর্ঘ্য |
|||
| বিবি: সাধারণ অ্যাপ্লিকেশনের জন্য আদর্শ | 15 |
কে: একদিকে ধাতব ঢাল, অন্য দিকে ধারক।ক্যাম ক্লাচের ভিতরের ব্যাসের উপর কীওয়ে।চাবি অন্তর্ভুক্ত.
KK: একদিকে ধাতব ঢাল, অন্য দিকে ধারক।ক্যাম ক্লাচের ভিতরে এবং বাইরে ব্যাসের উপর কীওয়ে।উভয় কী অন্তর্ভুক্ত
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x 12 | 2 x 2 x 12 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
কোড অর্ডার করার উদাহরণ: রাবার সিল সহ BB সিরিজ ক্যাম ক্লাচ
| সিরিজ | আকার (বোর আইডি) | নির্মাণ | স্পেসিফিকেশন | |||
| বিয়ারিং সিরিজ | দিয়া ভিতরে। | টর্ক ক্ষমতা | ||||
| lb.ft | (Nm) | |||||
| বিবি: সাধারণ অ্যাপ্লিকেশনের জন্য আদর্শ | 15 | জিডি: উভয় দিকে রাবার সিল | 6202 | 15 মিমি | 21 | (29) |
| 17 | 6203 | 17 মিমি | 32 | (43) | ||
| 20 | 6204 | 20 মিমি | 45 | (61) | ||
| 25 | 6205 | 25 মিমি | 58 | (৭৮) | ||
| 30 | 6206 | 30 মিমি | 103 | (140) | ||
| 35 | 6207 | 35 মিমি | 128 | (173) | ||
| 40 | 6208 | 40 মিমি | 192 | (260) | ||
কোড অর্ডার করার উদাহরণ: রাবার সিল এবং কীওয়ে সহ BB সিরিজ ক্যাম ক্লাচ
| সিরিজ | আকার (বোর আইডি) | নির্মাণ | কীওয়ে | কী স্পেসিফিকেশন | |
|
অভ্যন্তরীণ জাতি bxhx দৈর্ঘ্য |
বাইরের জাতি b' x h' x দৈর্ঘ্য |
||||
| বিবি: সাধারণ অ্যাপ্লিকেশনের জন্য আদর্শ | 15 |
জিডি: উভয় পাশে রাবার সিল
|
কে: ক্যাম ক্লাচের ভিতরের ব্যাসের কীওয়ে এবং এতে কী অন্তর্ভুক্ত রয়েছে | 5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x 12 | 2 x 2 x 12 | |||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | |||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | |||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | |||
বিবি সিরিজ ক্যাম ক্লাচ মাত্রা:
| টাইপ | ক | খ | গ | D (বাইরের রেস আইডি) | r | ভারবহন লোড | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | গতিশীল (N) | স্ট্যাটিক (N) | ||||
| BB15 | 11 | 16 | 35 | 15 | 32.6 | 32.45 | 0.6 | 5950 | ৩২৩০ |
| BB17 | 12 | 17 | 40 | 17 | 36.1 | 36.45 | 0.6 | 7000 | 3700 |
| BB20 | 14 | 19 | 47 | 20 | 41.7 | 42.35 | 1.0 | 8500 | 4900 |
| BB25 | 15 | 20 | 52 | 25 | 47.1 | 47.05 | 1.0 | 10700 | 6300 |
| BB30 | 16 | 21 | 62 | 30 | 56.6 | 55.60 | 1.0 | 11900 | 7900 |
| BB35 | 17 | 22 | 72 | 35 | 64.0 | 64.60 | 1.1 | 13500 | 9700 |
| BB40 | 22 | 27 | 80 | 40 | 71.0 | 71.60 | 1.1 | 14500 | 11700 |
স্পেসিফিকেশন:
| টাইপ | টর্ক ক্ষমতা (Nm) | টার্ক টর্ক (Nm) | সর্বোচ্চওভাররানিং স্পিড (আরপিএম) | নেট ওজন (গ্রাম) | |||
| BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | অভ্যন্তরীণ জাতি | বাইরের জাতি | BB-1K-K BB-2K-K | BB-2GD BB-2GD 1K-K | ||
| BB15 | 29 | 0.010 | ০.০৪০ | 3600 | 2000 | 50 | 70 |
| BB17 | 43 | 0.010 | 0.050 | 3500 | 1900 | 80 | 100 |
| BB20 | 61 | 0.014 | 0.055 | 3000 | 1600 | 120 | 150 |
| BB25 | 78 | 0.017 | 0.055 | 2500 | 1400 | 150 | 200 |
| BB30 | 140 | 0.030 | 0.058 | 2000 | 1100 | 230 | 280 |
| BB35 | 173 | 0.034 | 0.060 | 1800 | 1000 | 320 | 410 |
| BB40 | 260 | ০.০৪০ | 0.080 | 1800 | 900 | 400 | 600 |
কীওয়ে এবং কী স্লটের মাত্রা:
| টাইপ | খ2js10 | t1 | t2 | খ1js9 | t | ইনার রেস কী | আউটার রেস কী | |
| BB15-1K-K | BB15-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB15-2K-K | - | 2.0 | 0.6 | 5 x 3 x 11 | 2 x 2 x 11 | |||
| BB17-1K-K | BB17-2GD 1K-K | 5.0 | 1.9 | 1.2 | - | - | - | - |
| BB17-2K-K | - | 2.0 | 1.0 | 5 x 3 x 12 | 2 x 2 x 12 | |||
| BB20-1K-K | BB20-2GD 1K-K | 6.0 | 2.5 | 1.6 | - | - | - | - |
| BB20-2K-K | - | 3.0 | 1.5 | 6 x 4 x 14 | 3 x 3 x 14 | |||
| BB25-1K-K | BB25-2GD 1K-K | ৮.০ | 3.6 | 1.5 | - | - | - | - |
| BB25-2K-K | - | 6.0 | 2.0 | 8 x 5 x 15 | 6 x 4 x 15 | |||
| BB30-1K-K | BB30-2GD 1K-K | ৮.০ | 3.1 | 2.0 | - | - | - | - |
| BB30-2K-K | - | 6.0 | 2.0 | 8 x5 x 16 | 6 x 4 x 16 | |||
| BB35-1K-K | BB35-2GD 1K-K | 10.0 | 3.7 | 2.4 | - | - | - | - |
| BB35-2K-K | - | ৮.০ | 2.5 | 10 x6 x 17 | 8x 5x 17 | |||
| BB40-1K-K | BB40-2GD 1K-K | 12.0 | 5.0 | 3.3 | - | - | - | - |
| BB40-2K-K | - | 10.0 | 3.0 | 12x 8 x 22 | 10 x6 x 22 | |||
কোড অর্ডার করার উদাহরণ: কী এবং কীওয়ে সহ বিবি সিরিজ ক্যাম ক্লাচ
| সিরিজ | আকার (বোর আইডি) | কীওয়ে | কী স্পেসিফিকেশন | |
|
অভ্যন্তরীণ জাতি bxhx দৈর্ঘ্য |
বাইরের জাতি b' x h' x দৈর্ঘ্য |
|||
| বিবি: সাধারণ অ্যাপ্লিকেশনের জন্য আদর্শ | 15 |
কে: একদিকে ধাতব ঢাল, অন্য দিকে ধারক।ক্যাম ক্লাচের ভিতরের ব্যাসের উপর কীওয়ে।চাবি অন্তর্ভুক্ত.
KK: একদিকে ধাতব ঢাল, অন্য দিকে ধারক।ক্যাম ক্লাচের ভিতরে এবং বাইরে ব্যাসের উপর কীওয়ে।উভয় কী অন্তর্ভুক্ত
|
5 x 3 x 11 | 2 x 2 x 11 |
| 17 | 5 x 3 x 12 | 2 x 2 x 12 | ||
| 20 | 6 x 4 x 14 | 3 x 3 x 14 | ||
| 25 | 8 x 5 x 15 | 6 x 4 x 15 | ||
| 30 | 8 x 5 x 16 | 6 x 4 x 16 | ||
| 35 | 10 x 6 x 17 | 8 x 5 x 17 | ||
| 40 | 12 x 8 x 22 | 10 x 6 x 22 | ||
