পণ্যের বিবরণ:
|
| নাম: | ক্যাম ক্লাচ (একমুখী ক্লাচ বিয়ারিং) | উপাদান: | বিয়ারিং স্টিল GCr15 |
|---|---|---|---|
| ভারবহন সমর্থিত: | হ্যাঁ | সারফেস ফিনিশ: | কোনো বিশেষ চিকিৎসা নেই |
| আকার পরিসীমা: | বোরের মাপ 10 মিমি থেকে 45 মিমি পর্যন্ত | অন্যান্য বৈশিষ্ট্য: | চমৎকার পরিধান জীবন সঙ্গে উচ্চ ঘূর্ণন সঁচারক বল ক্ষমতা |
| তৈলাক্তকরণ: | সূচী ব্যবহারের জন্য, তেল তৈলাক্তকরণ সুপারিশ করা হয় | আবেদন: | Requibackstop, overriding, এবং index cluthes in industryred |
| লক্ষণীয় করা: | PB10 স্প্র্যাগ ক্লাচ বিয়ারিং,ক্যাম স্প্র্যাগ ক্লাচ বিয়ারিং,gcr15 ওয়ান ওয়ে স্টার্টার ক্লাচ |
||

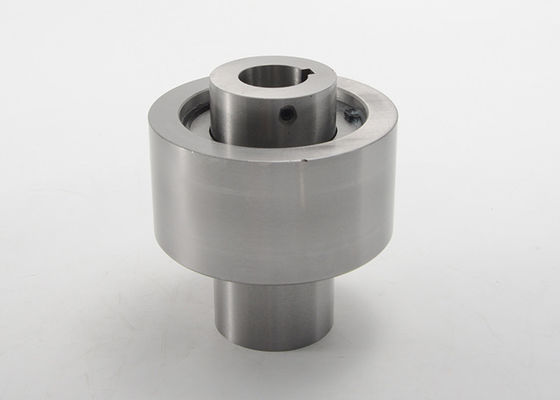

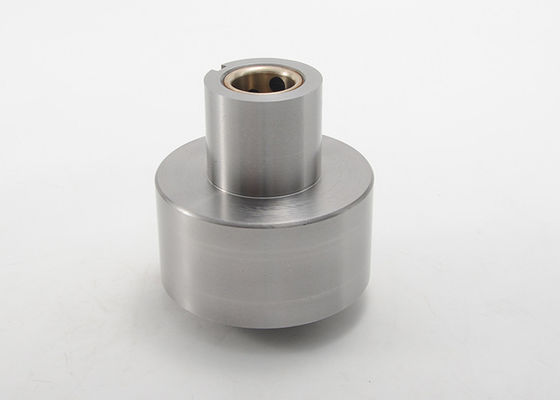

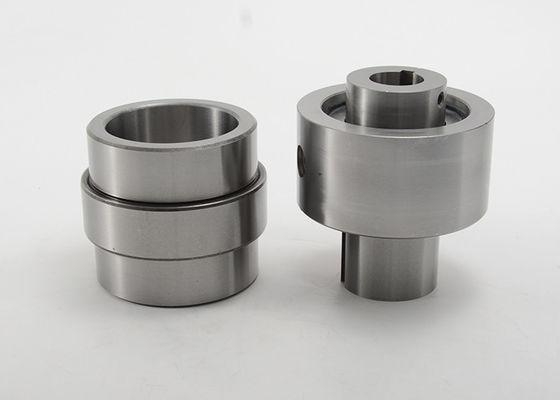

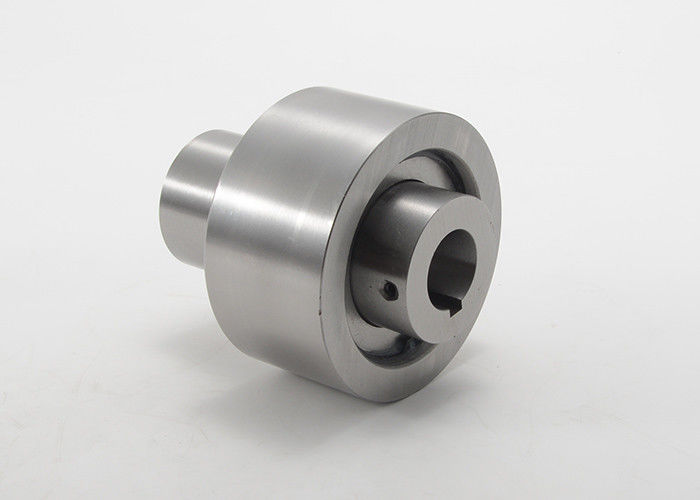

ক্যাম ক্লাচ ওয়ান ওয়ে ক্লাচ বিয়ারিং স্প্র্যাগ ক্লাচ PB10
মুখ্য সুবিধা:
ইনস্টলেশন এবং ব্যবহার
1. অভ্যন্তরীণ জাতি এবং বাইরের জাতিগুলির ঘনত্ব বাইরের জাতি এবং খাদের মধ্যে অবস্থিত প্লেইন বিয়ারিং দ্বারা বজায় রাখা হয়।রেডিয়াল লোড যা বাইরের রেসে কাজ করে তাও এই প্লেইন বিয়ারিং দ্বারা সমর্থিত।খাদ তাই ক্লাচ বাইরের রেস শেষ মাধ্যমে প্রসারিত করা আবশ্যক.
2. একটি কাপলিং হিসাবে PB সিরিজ ক্যাম ক্লাচ ব্যবহার করবেন না।দুটি শ্যাফ্ট সংযোগ করার সময় একটি নমনীয় কাপলিং ব্যবহার করুন।
3. উপরের চিত্রে তীর দ্বারা চিহ্নিত প্রান্ত থেকে দেখা ডান (RH) বা বাম হাত (LH) অভ্যন্তরীণ রেস ড্রাইভ নির্দিষ্ট করুন৷রান-ইন করার আগে ক্লাচের ঘূর্ণন সঠিক কিনা তা পরীক্ষা করুন।
4. ইন্ডেক্সিং ব্যবহারের জন্য, তেল তৈলাক্তকরণের সুপারিশ করা হয়।
5. ব্যবহার করা কী JIS B1301-1959 অনুযায়ী হওয়া উচিত
6. থ্রাস্ট লোড অন্যান্য ডিভাইস দ্বারা সমর্থিত হওয়া উচিত, ক্যাম ক্লাচ দ্বারা নয়।
7. চালিত সদস্যের বোর, যেমন ক্লাচের বাইরের রেসের স্প্রোকেট, JIS স্ট্যান্ডার্ডের H6 বা H7 সহনশীলতা পূরণ করতে হবে।
ক্যাম ক্লাচ ওয়ান ওয়ে ক্লাচ বিয়ারিং স্প্র্যাগ ক্লাচ পিবি সিরিজের মাত্রা:
| টাইপ | বোর মাপ | বোর কীওয়ে | মাত্রা(মিমি) | বাইরের কীওয়ের আকার | |||||||
| d | ক | খ | C (h7) | ডি | ই | চ | জি | কে | এল | ||
| PB3 | 10 | 4 x 1.5 | 50 | 50 | 23 | 22 | 25 | 21 | 25.7 | 4 x 2.5 | 16 |
| PB5 | 16 | 5 x 2.0 | 70 | 60 | 32 | 32 | 35 | 25 | 38.8 | 5 x 3.0 | 20 |
| PB6 | 20 | 5 x 2.0 | 82 | 73 | 38 | 38 | 37 | 33 | 41.0 | 5x 3.0 | 27 |
| PB8 | 25 | 7x 3.0 | 85 | 83 | 45 | 40 | 45 | 33 | 42.0 | 7 x 4.0 | 27 |
| PB10 | 31.5 | 10x 3.5 | 92 | 95 | 60 | 41 | 60 | 37 | 44.0 | 10x 4.5 | 28 |
| PB12 | 40 | 10x 3.5 | 100 | 113 | 65 | 50 | 66 | 37 | 52.6 | 10x 4.5 | 29 |
| PB14 | 45 | 12x3.5 | 112 | 133 | 75 | 54 | 76 | 41 | 57.3 | 12x 4.5 | 30 |
| টাইপ | বোর মাপ | সর্বোচ্চটর্ক (Nm) | টার্ক টর্ক (Nm) | সর্বোচ্চওভাররানিং স্পিড (আরপিএম) | সর্বোচ্চইন্ডেক্সিং (cpm) | লুব্রিকেশন ফিলার প্লাগ সাইজ x পিচ | নেট ওজন (কেজি) | |
| d | অভ্যন্তরীণ জাতি | বাইরের জাতি | ||||||
| PB3 | 10 | 29.4 | 0.196 | 1800 | 900 | 150 | M6 x P1.0 | 0.23 |
| PB5 | 16 | 147 | 0.196 | 1800 | 900 | 150 | M6 x P1.0 | 0.58 |
| PB6 | 20 | 382 | 0.196 | 1500 | 800 | 150 | M6 x P1.0 | 1.1 |
| PB8 | 25 | 568 | 0.294 | 1200 | 650 | 150 | M6 x P1.0 | 1.6 |
| PB10 | 31.5 | 843 | 0.392 | 1000 | 400 | 150 | M6 x P1.0 | 2.5 |
| PB12 | 40 | 1530 | 0.392 | 800 | 300 | 150 | M6 x P1.0 | 3.6 |
| PB14 | 45 | 2110 | 0.588 | 700 | 300 | 150 | M6 x P1.0 | 6.0 |
