পণ্যের বিবরণ:
|
| নাম: | ক্যাম ক্লাচ (ওয়ান ওয়ে ক্যাম ক্লাচ বিয়ারিং) | ভারবহন উপাদান: | উচ্চ-খাদ ভারবহন গুণমান ইস্পাত GCr15 |
|---|---|---|---|
| ইঞ্চি - মেট্রিক: | মেট্রিক মাত্রা | সারফেস ফিনিশ: | কোন চিকিৎসা নেই |
| অন্যান্য বৈশিষ্ট্য: | অভ্যন্তরীণ রিং এবং দুটি রেডিয়াল কীওয়ে সহ, উভয় পাশে বাইরের রিংটিতে মুখের দিকের খাঁজ রয়েছে। | তৈলাক্তকরণ: | TFS সিরিজের জাহাজগুলি তেল দিয়ে প্রি-লুব্রিকেটেড। |
| তাপমাত্রা সীমা: | প্রায়. -10°C থেকে +50°C। | আবেদন: | সাধারণ অভ্যন্তরীণ বা বাইরের জাতি ওভাররানিং অ্যাপ্লিকেশনের জন্য আদর্শ |
| লক্ষণীয় করা: | একক দিক ব্যাকস্টপ ক্যাম ক্লাচ,কীওয়ে ব্যাকস্টপ ক্যাম ক্লাচ,1 ওয়ে ক্লাচ বিয়ারিং TFS |
||

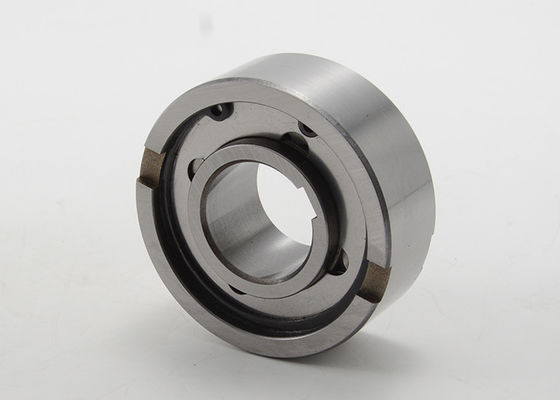

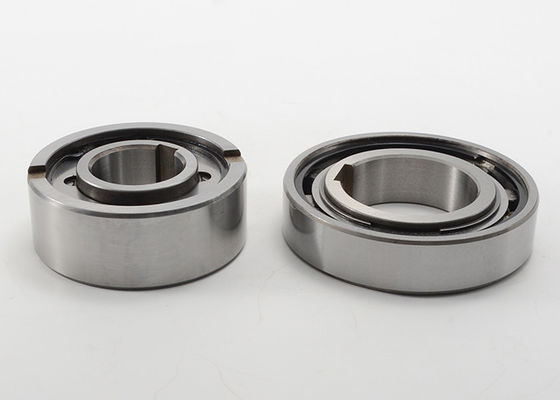

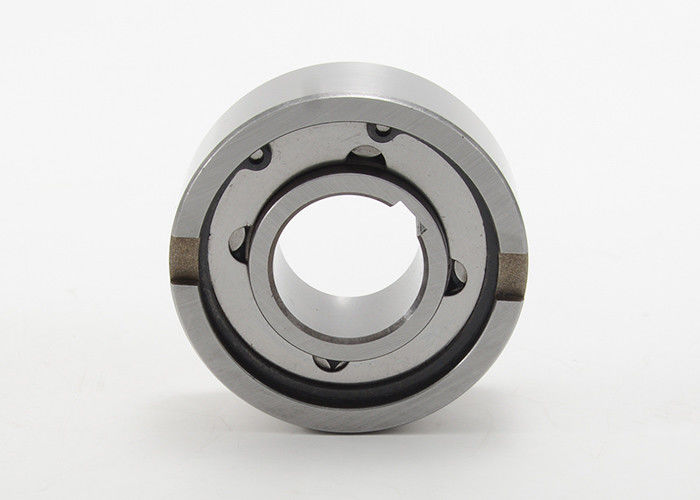

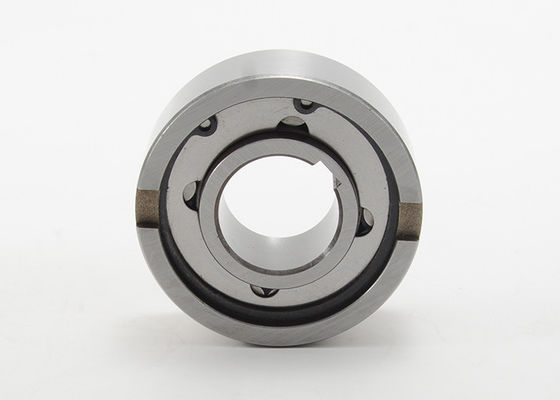

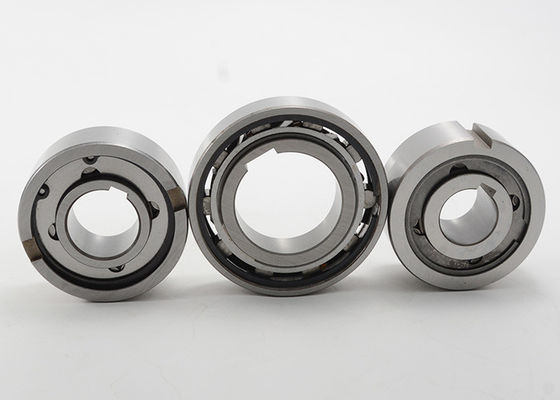

টিএফএস ফ্রি হুইলস ক্যাম ক্লাচ সিঙ্গেল ডিরেকশনাল ওয়ান ওয়ে ক্লাচ বিয়ারিং উইথ কিওয়ে
টিএফএস সিরিজ ক্যাম ক্লাচ হল একটি স্প্র্যাগ টাইপ ক্লাচ যা প্রেস ফিট ইনস্টলেশনের জন্য ডিজাইন করা হয়েছে।স্প্র্যাগ টাইপ ডিজাইনে সাধারণত একই আকারের র্যাম্প এবং রোলার টাইপ ক্লাচের তুলনায় টর্ক ক্ষমতা বেশি থাকে।TFS-এর বাইরের রেসে দুটি উল্লম্ব কীওয়ে রয়েছে যাতে লোকেটিংয়ে সহায়তা করা যায়।বাইরের মাত্রা সিরিজ 63 বল বিয়ারিংয়ের মতোই।এই নকশা সাধারণ অভ্যন্তরীণ বা বাইরের জাতি ওভাররানিং অ্যাপ্লিকেশনের জন্য আদর্শ।যেহেতু TFS সিরিজে একটি অবিচ্ছেদ্য বিয়ারিং অন্তর্ভুক্ত নেই, তাই একটি বিয়ারিংয়ের পাশে TFS ক্যাম ক্লাচ ইনস্টল করা যা অক্ষীয় এবং রেডিয়াল লোড উভয়ই পরিচালনা করে।TFS সিরিজের জাহাজগুলি তেল দিয়ে প্রি-লুব্রিকেটেড।
মূল পথ:
DIN 6885-1 অনুযায়ী কীওয়েটি ব্যাস d=12mm পর্যন্ত।এর উপরে DIN 6885-3 অনুযায়ী।
মাউন্ট করা:
ভারবহন এবং ফ্রিহুইলের জন্য, একই ইনস্টলেশন সহনশীলতা প্রদান করা আবশ্যক।প্রস্তাবিত হাউজিং সহনশীলতা H7.খাদ h7 জন্য.ফ্রিহুইল TFS-এর জন্য হাউজিং অভ্যন্তরীণ ব্যাসের সহনশীলতা K6 হলে, ফ্রিহুইলের শেষ মুখের খাঁজে কোনও পালকের কী প্রয়োজন হয় না।ইনস্টলেশনের সময়, ঘূর্ণনের সঠিক দিক নিশ্চিত করার জন্য যত্ন নেওয়া আবশ্যক।ঘূর্ণনের দিকটি ফ্রিহুইলে একটি চিহ্নিত তীর দ্বারা নির্দেশিত হয়।
তৈলাক্তকরণ:
তেল তৈলাক্তকরণ।TFS সিরিজের জাহাজগুলি তেল দিয়ে প্রি-লুব্রিকেটেড।
তাপমাত্রা সীমা:
প্রায়.-10°C থেকে +50°C।
অনুরোধে অন্যান্য সংস্করণ।
ফ্রি হুইলস ক্যাম ক্লাচ সিঙ্গেল ডিরেকশনাল ওয়ান ওয়ে ক্লাচ বিয়ারিং উইথ কিওয়ে টিএফএস সিরিজের স্পেসিফিকেশন:
| ক্লাচ বিয়ারিং টাইপ | বোর মাপ | বোর কীওয়ে | মাত্রা(মিমি) | |||||||
| d | A (সামগ্রিক প্রস্থ) | B (সামগ্রিক ব্যাস) | সি (আউটার রেস আইডি) | ডি (ইনার রেস আইডি) | ই (চামফার) | এফ (চামফার) | G (স্লট প্রস্থ) | H (স্লট গভীরতা) | ||
| TFS12 | 12 | 4 x 1.8 | 13 | 35 | 30 | 18 | 0.6 | 0.3 | 4 | 1.4 |
| TFS15 | 15 | 5 x 1.2 | 18 | 42 | 36 | 22 | 0.8 | 0.3 | 5 | 1.8 |
| TFS17 | 17 | 5 x 1.2 | 19 | 47 | 38 | 22 | 1.2 | 0.8 | 5 | 2.3 |
| TFS20 | 20 | 6x 1.6 | 21 | 52 | 45 | 27 | 1.2 | 0.8 | 6 | 2.3 |
| TFS25 | 25 | 8x 2.0 | 24 | 62 | 52 | 35 | 1.2 | 0.8 | 8 | 2.8 |
| TFS30 | 30 | 8 x 2.0 | 27 | 72 | 62 | 40 | 1.8 | 1.0 | 10 | 2.5 |
| TFS35 | 35 | 10 x 2.4 | 31 | 80 | 70 | 48 | 1.8 | 1.0 | 12 | 3.5 |
| TFS40 | 40 | 12 x 2.2 | 33 | 90 | 78 | 54.5 | 1.8 | 1.0 | 12 | 4.1 |
| TFS45 | 45 | 14 x 2.1 | 36 | 100 | 85.3 | 59 | 1.8 | 1.0 | 14 | 4.6 |
| TFS50 | 50 | 14 x 2.1 | 40 | 110 | 92 | 65 | 1.8 | 1.0 | 14 | 5.6 |
| TFS60 | 60 | 18x 2.3 | 46 | 130 | 110 | 84 | 2.6 | 1.5 | 18 | 5.5 |
| TFS70 | 70 | 20 x 2.7 | 51 | 150 | 125 | 91 | 2.6 | 1.5 | 20 | ৬.৯ |
| TFS80 | 80 | 24 x 3.1 | 58 | 170 | 140 | 100 | 2.6 | 1.5 | 20 | 7.5 |
স্পেসিফিকেশন:
| ক্লাচ বিয়ারিং টাইপ | বোর মাপ | সর্বোচ্চটর্ক (Nm) | টার্ক টর্ক (Nm) | সর্বোচ্চওভাররানিং স্পিড (আরপিএম) | নেট ওজন (গ্রাম) | |
| d | অভ্যন্তরীণ জাতি | বাইরের জাতি | ||||
| TFS12 | 12 | 18 | 0.040 | 4500 | 2300 | 68 |
| TFS15 | 15 | 28 | 0.060 | 3500 | 1800 | 120 |
| TFS17 | 17 | 50 | 0.110 | 3200 | 1600 | 150 |
| TFS20 | 20 | 84 | 0.180 | 2500 | 1300 | 220 |
| TFS25 | 25 | 128 | 0.190 | 2000 | 1000 | 360 |
| TFS30 | 30 | 200 | 0.210 | 1600 | 800 | 530 |
| TFS35 | 35 | 475 | 0.420 | 1400 | 700 | 790 |
| TFS40 | 40 | 607 | 0.460 | 1300 | 650 | 1050 |
| TFS45 | 45 | 756 | 0.560 | 1100 | 550 | 1370 |
| TFS50 | 50 | 1124 | 0.600 | 1000 | 500 | 1900 |
| TFS60 | 60 | 1975 | 0.870 | 840 | 420 | 3110 |
| TFS70 | 70 | 2514 | 0.910 | 750 | 380 | 4390 |
| TFS80 | 80 | 3924 | 1.220 | 670 | 340 | 6440 |
