পণ্যের বিবরণ:
|
| নাম: | ক্যাম ক্লাচ (একমুখী ক্যামের ক্লাচ) | শ্রেণী: | ক্লাচ বিয়ারিং |
|---|---|---|---|
| ক্লাচ বিয়ারিং উপাদান: | ক্রোম ইস্পাত 100Cr6 | সারফেস ফিনিশ: | কোনো বিশেষ চিকিৎসা নেই |
| আকার পরিসীমা: | 8 মিমি থেকে 150 মিমি পর্যন্ত বোরের মাপ | মৌলিক নির্মাণের ধরন: | বেলন টাইপ freewheel অ ভারবহন সমর্থিত |
| স্ট্যান্ডার্ড তৈলাক্তকরণ: | তেল | সিলিং: | প্রয়োজন |
| লক্ষণীয় করা: | NF45 ওয়ান ওয়ে রোলার বিয়ারিং,রোলার র্যাম্প ওয়ান ওয়ে রোলার বিয়ারিং,ফ্রিহুইল ব্যাকস্টপ ক্লাচ |
||

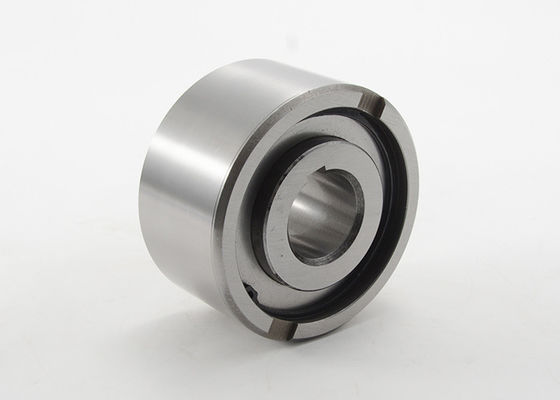

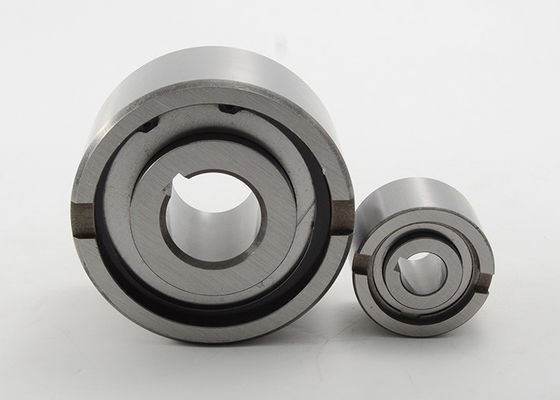

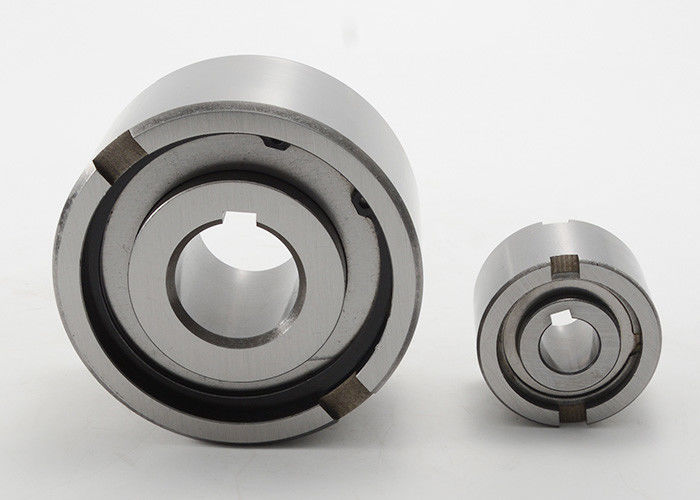

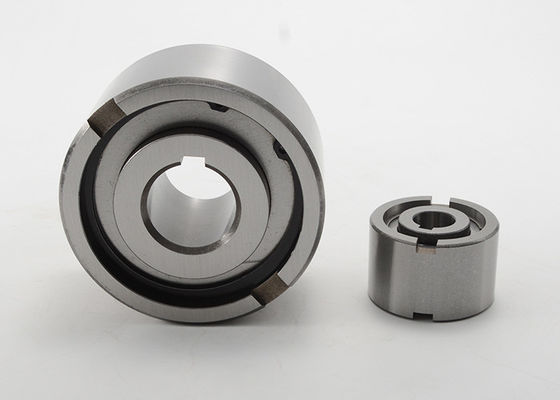

NF45 রোলার র্যাম্প ওয়ান ওয়ে ফ্রিহুইল ক্লাচস ব্যাকস্টপ বিয়ারিং ক্যাম ক্লাচ
টাইপ NF একটি রোলার টাইপ ফ্রিহুইল নন-বিয়ারিং সমর্থিত।অক্ষীয় এবং রেডিয়াল লোড সমর্থন করার জন্য বিয়ারিং প্রয়োজন।তৈলাক্তকরণ এবং সিলিং ইনস্টলেশন দ্বারা প্রদান করা আবশ্যক।
স্ট্যান্ডার্ড তৈলাক্তকরণ হল তেল।নামমাত্র বাইরের ব্যাস হল একটি আদর্শ বল ভারবহন মাত্রা।একটি সাধারণ ব্যবস্থা হল একই হাউজিং সহনশীলতা সহ একটি বিয়ারিংয়ের পাশাপাশি এই ধরনের ইনস্টল করা, যেমনটি নিম্নলিখিত পৃষ্ঠায় দেখানো হয়েছে।অভ্যন্তরীণ জাতি খাদ চাবিকাঠি হয়.H7* হাউজিং-এ প্রেস ফিট করার জন্য বাইরের রেসের ইতিবাচক n6 সহনশীলতা রয়েছে।অতিরিক্ত সাইড নচ ইতিবাচক টর্ক ট্রান্সমিশনের জন্য প্রদান করে।
হাউজিং সহনশীলতা যদি K6* হয়, তাহলে খাঁজগুলির ব্যবহার প্রয়োজন হয় না, তবে হাউজিংটি যথেষ্ট শক্তিশালী হতে হবে যাতে সমাবেশের পরে প্রসারিত না হয়।
এনএফ সিরিজ রোলার র্যাম্প ওয়ান ওয়ে ফ্রিহুইল ক্লাচ স্পেসিফিকেশন:
| টাইপ | বোর মাপ | মাত্রা(মিমি) | সর্বোচ্চটর্ক (Nm) | সর্বোচ্চওভাররানিং স্পিড (আরপিএম) | নেট ওজন (কেজি) | |||||||
| d | ডিh6 | এল | ডি5 | ডি6 | t | r | r1 | অভ্যন্তরীণ জাতি | বাইরের জাতি | |||
| NF8 | 8 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF12 | 12 | 37 | 20 | 30 | 20 | 3 | 1.0 | 1.5 | 16 | 5000 | 6000 | 0.1 |
| NF15 | 15 | 47 | 30 | 37 | 26 | 3.5 | 1.5 | 1.5 | 62 | 4500 | 5400 | 0.3 |
| NF20 | 20 | 62 | 36 | 52 | 37 | 3.5 | 2.0 | 2.0 | 150 | 3000 | 3600 | 0.6 |
| NF25 | 25 | 80 | 40 | 68 | 49 | 4 | 2.5 | 2.0 | 200 | 2200 | 2600 | 1.1 |
| NF30 | 30 | 90 | 48 | 75 | 52.5 | 5 | 2.5 | 2.0 | 400 | 1800 | 2100 | 1.6 |
| NF35 | 35 | 100 | 53 | 80 | 58 | 6 | 2.5 | 2.5 | 530 | 1600 | 1950 | 2.3 |
| NF40 | 40 | 110 | 63 | 90 | 62 | 7 | 3.0 | 2.5 | 880 | 1250 | 1700 | 3.1 |
| NF45 | 45 | 120 | 63 | 95 | 69 | 7 | 3.0 | 2.5 | 1200 | 1100 | 1500 | 3.7 |
| NF50 | 50 | 130 | 80 | 110 | 82 | 8.5 | 3.5 | 3.0 | 1900 | 850 | 1300 | 5.4 |
| NF55 | 55 | 140 | 80 | 115 | 83 | 9 | 3.5 | 3.5 | 2000 | 800 | 1200 | 6.1 |
| NF60 | 60 | 150 | 95 | 125 | 93.5 | 9 | 3.5 | 3.5 | 3400 | 700 | 1100 | 8.5 |
| NF70 | 70 | 170 | 110 | 140 | 106 | 9 | 3.5 | 3.5 | 4700 | 620 | 900 | 13 |
| NF80 | 80 | 190 | 125 | 160 | 122 | 9 | 4.0 | 3.5 | 8000 | 550 | 800 | 18 |
| NF90 | 90 | 215 | 140 | 180 | 133 | 11.5 | 4.0 | 4.0 | 13800 | 480 | 700 | 25.3 |
| NF100 | 100 | 260 | 150 | 210 | 157 | 14.5 | 4.0 | 4.0 | 15700 | 400 | 600 | 42.1 |
| NF130 | 130 | 300 | 180 | 240 | 188 | 17 | 5.0 | 5.0 | 27800 | 300 | 480 | 65 |
| NF150 | 150 | 320 | 180 | 260 | 205 | 17 | 5.0 | 5.0 | 35500 | 250 | 400 | 95 |
