পণ্যের বিবরণ:
|
| নাম: | সমস্ত স্টেইনলেস স্টীল ভারবহন ইউনিট | আইটেম নম্বর: | SSUCF204A~SSUCF212A |
|---|---|---|---|
| হাউজিং উপাদান: | মরিচা রোধক স্পাত | বিয়ারিং এর উপাদান সন্নিবেশ করান: | মরিচা রোধক স্পাত |
| খাদ বন্ধন: | গ্রাব স্ক্রু | হাউজিং টাইপ: | 4টি গর্ত সহ ফ্ল্যাঞ্জ |
| স্ট্যান্ডার্ডের সাথে সম্মতি: | আইএসও, জেআইএস, উত্তর আমেরিকান স্ট্যান্ডার্ড | অ্যাপ্লিকেশন: | খাদ্য ও পানীয় প্রক্রিয়াকরণ এবং প্যাকেজিং, পরিবাহক সিস্টেম, এলিভেটর সিস্টেম, কৃষি যন্ত্রপাতি |
| লক্ষণীয় করা: | SUCF210 বালিশ ব্লক বল ভারবহন ইউনিট,বালিশ ব্লক বল বিয়ারিং ইউনিট স্টেইনলেস স্টীল,বালিশ ব্লক বল ভারবহন 4 গর্ত |
||

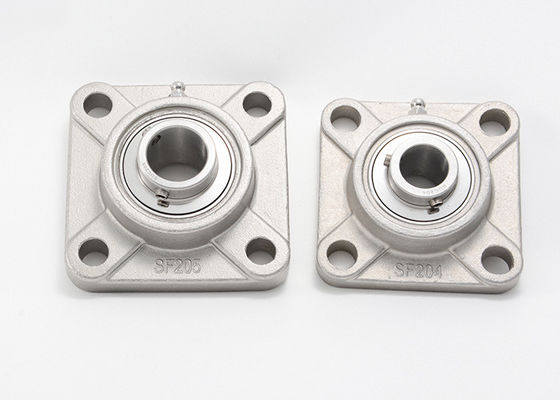

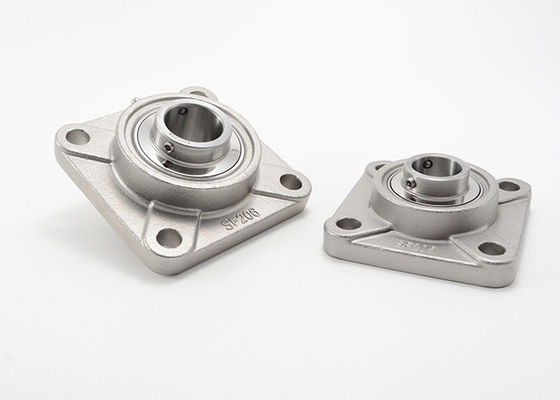

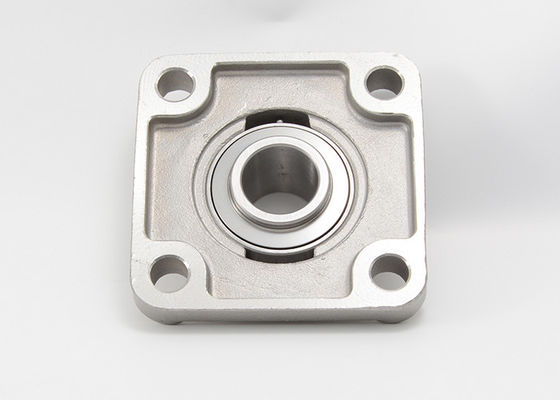

সমস্ত স্টেইনলেস স্টীল বিয়ারিং ইউনিট সকেট সেট স্ক্রু SUCF210 সহ বল বিয়ারিং সন্নিবেশ করান
এই সিরিজের বিশেষ বৈশিষ্ট্য:
SSUCF2 (স্টেইনলেস স্টিল) সিরিজের ফ্ল্যাঞ্জযুক্ত হাউজিং ইউনিটগুলি স্টেইনলেস স্টীল F2 (4-হোল) দিয়ে তৈরি হাউজিং বিয়ারিং এবং ইতিমধ্যে ইনস্টল করা বিয়ারিং ইনসার্ট SSUC2 নিয়ে গঠিত।একটি 4-হোল ফ্ল্যাঞ্জ বিয়ারিং হিসাবে নকশাটি বিভিন্ন অ্যাপ্লিকেশনে ইনস্টলেশনের অনুমতি দেয় এবং খুব উচ্চ রেডিয়াল লোডের জন্য উপযুক্ত।হাউজিং স্টেইনলেস স্টিলের তৈরি এবং তাই স্বাস্থ্যকর এবং জারা-প্রতিরোধী।স্টেইনলেস স্টিলের তৈরি বিয়ারিং ইনসার্টটিও জারা-প্রতিরোধী এবং একটি শ্যাফ্টে ভিতরের রিং মাউন্ট করার জন্য গ্রাব স্ক্রু সহ একটি বর্ধিত অভ্যন্তরীণ রিং রয়েছে।স্ট্যাটিক মিস্যালাইনমেন্ট 2° কোণ পর্যন্ত ক্ষতিপূরণ করা যেতে পারে।
মুখ্য সুবিধা:
গ্রীস খাঁজ এবং গর্ত সহ বাইরের রিং, সেটস্ক্রুর একই পাশে
সেটস্ক্রুর বিপরীত দিকে অ্যান্টি-ঘূর্ণন পিন সহ
প্লাস্টিক ক্লোজ ক্যাপ (CC) বা ওপেন ক্যাপ (OC) উপলব্ধ
এই স্টেইনলেস স্টীল বিয়ারিং ইউনিট SUCF2 সিরিজের জন্য উপাদান ব্যবহার করা হচ্ছে:
| বর্ণনা | উপাদান |
| ভারবহন হাউজিং উপাদান | স্টেইনলেস স্টিল 440, স্টেইনলেস স্টিল 420, স্টেইনলেস স্টিল 304 |
| Zerk জিনিসপত্র | স্টেইনলেস স্টীল 304 |
| বিয়ারিং ঢোকান | স্টেইনলেস স্টীল 440, স্টেইনলেস স্টীল 420, স্টেইনলেস স্টীল 304 |
| ইস্পাতের বল | স্টেইনলেস স্টীল 440, স্টেইনলেস স্টীল 420, স্টেইনলেস স্টীল 304 |
| ধারক | স্টেইনলেস স্টীল 201 |
| সীল | সিলিকন রাবার সীল |
| লুব্রিকেন্ট | খাদ্য গ্রেড গ্রীস |
প্রধানত অ্যাপ্লিকেশন:
MOUETTE স্টেইনলেস স্টিলের তৈরি বিয়ারিং ইনসার্ট এবং প্রেসড স্টিল হাউজড ইউনিট সহ প্লাস্টিকের হাউজিং অফার করে।
সমস্ত স্টেইনলেস স্টীল বিয়ারিং ইউনিট SUCF2 সিরিজ স্পেসিফিকেশন:
|
বিয়ারিং ইউনিট অংশ নং |
বোর দিয়া | মাত্রা(মিমি) |
ভারবহন অংশ নং. |
হাউজিং অংশ নং. |
ওজন (কেজি) |
||||||||
| d | ক | e |
i |
g |
এল |
এন |
ই |
এস |
|||||
| ভিতরে | মিমি | ||||||||||||
| SUCF201 SUCF201-8 SUCF202 SUCF202-10 SUCF203 SUCF203-11 |
1/2
৫/৮
11/16 |
12 15 17 |
86 |
64 |
15 |
11 |
25.5 |
12 |
৩৩.৩ |
12.7 |
SUC201 SUC201-8 SUC202 SUC202-10 SUC203 SUC203-11 |
SF203 |
1.00 |
|
SUCF204 SUCF204-12 |
3/4 |
20 | 86 | 64 | 15 | 12 | 25.5 | 12 | ৩৩.৩ | 12.7 |
SUC204 SUC204-12 |
SF204 | 0.95 |
| SUCF205 SUCF205-14 SUCF205-15 SUCF205-16 |
৭/৮ 15/16 1 |
25 |
95 |
70 |
16 |
14 |
27 |
12 |
35.8 |
14.3 |
SUC205 SUC205-14 SUC205-15 SUC205-16 |
SF205 |
1.20 |
|
SUCF206 SUCF206-17 SUCF206-18 SUCF206-19 SUCF206-20 |
1-1/16 1-1/8 1-3/16 1-1/4 |
30 |
108 |
83 |
18 |
14.3 |
31 |
12 |
40.2 |
15.9 |
SUC206 SUC206-17 SUC206-18 SUC206-19 SUC206-20 |
SF206 |
1.89 |
|
SUCF207 SUCF207-20 SUCF207-21 SUCF207-22 SUCF207-23 |
1-1/4 1-5/16 1-3/8 1-7/16 |
35 |
117 |
92 |
19 |
15.5 |
34 |
14 |
44.4 |
17.5 |
SUC207 SUC207-20 SUC207-21 SUC207-22 SUC207-23 |
SF207 |
2.39 |
|
SUCF208 SUCF208-24 SUCF208-25 |
1-1/2 1-9/16 |
40 | 130 | 102 | 21 | 15.5 | 36 | 16 | 51.2 | 19.0 |
SUC208 SUC208-24 SUC208-25 |
SF208 | 2.79 |
|
SUCF209 SUCF209-26 SUCF209-27 SUCF209-28 |
1-5/8 1-11/16 ০১-০৩/২০১৮ |
45 |
137 |
105 |
22 |
17.5 |
38 |
16 |
52.2 |
19.0 |
SUC209 SUC209-26 SUC209-27 SUC209-28 |
SF209 |
3.18 |
|
SUCF210 SUCF210-29 SUCF210-30 SUCF210-31 SUCF210-32 |
1-13/16 1-7/8 1-15/16 2 |
50 |
143 |
111 |
22 |
17.5 |
40 |
16 |
54.6 |
19.0 |
SUC210 SUC210-29 SUC210-30 SUC210-31 SUC210-32 |
SF210 |
3.68 |
|
SUCF211 SUCF211-32 SUCF211-33 SUCF211-34 SUCF211-35 |
2 2-1/16 2-1/8 2-3/16 |
55 |
162 |
130 |
25 |
19.5 |
43 |
19 |
58.4 |
22.2 |
SUC211 SUC211-32 SUC211-33 SUC211-34 SUC211-35 |
SF211 |
৩.৪০ |
|
SUCF212 SUCF212-36 SUCF212-37 SUCF212-38 SUCF212-39 |
2-1/4 2-5/16 2-3/8 2-7/16 |
60 |
175 |
143 |
29 |
19.5 |
48 |
19 |
৬৮.৭ |
25.4 |
SUC212 SUC212-36 SUC212-37 SUC212-38 SUC212-39 |
SF212 |
4.17 |
|
SUCF213 SUCF213-40 SUCF213-41 |
2-1/2 2-9/16 |
65 | 187 | 149 | 30 | 22 | 50 | 19 | ৬৯.৭ | 25.4 |
SUC213 SUC213-40 SUC213-41 |
SF213 | 5.32 |
|
SUCF214 SUCF214-42 SUCF214-43 SUCF214-44 |
2-5/8 2-11/16 2-3/4 |
70 |
193 |
152 |
31 |
23 |
54 |
19 |
75.4 |
30.2 |
SUC214 SUC214-42 SUC214-43 SUC214-44 |
SF214 |
৫.৯২ |
| SUCF215 SUCF215-45 SUCF215-46 SUCF215-47 SUCF215-48 |
2-13/16 2-7/8 2-15/16 3 |
75 |
200 |
159 |
34 |
23 |
56 |
19 |
78.5 |
৩৩.৩ |
SUC215 SUC215-45 SUC215-46 SUC215-47 SUC215-48 |
SF215 |
৬.৬৫ |
|
SUCF216 SUCF216-50 |
3-1/8 |
80 | 208 | 165 | 34 | 24 | 58 | 23 | ৮৩.৩ | ৩৩.৩ |
SUC216 SUC216-50 |
SF216 | ৭.৮৯ |
| SUCF217 SUCF217-52 |
3-1/4 |
85 | 220 | 175 | 36 | 25 | 63 | 23 | ৮৭.৬ | 34.1 | SUC217 SUC217-52 | SF217 | 9.18 |
|
SUCF218 SUCF218-56 |
3-1/2 |
90 | 235 | 187 | 40 | 25 | 68 | 23 | 96.3 | ৩৯.৭ |
SUC218 SUC218-56 |
SF218 | 11.20 |
মন্তব্য:
1. অনুরোধের উপর, প্লাস্টিকের ক্লোজ ক্যাপ (CC) বা এক প্রান্তে ওপেন ক্যাপ (OC) সহ উপলব্ধ।অর্ডারিং উদাহরণ SSUCF204-12 CC।
2. SSB সন্নিবেশের সাথে মাউন্ট করা হলে পিছনের সীল পাওয়া যায়।
3. অনুরোধের ভিত্তিতে হাত মসৃণতা পৃষ্ঠ হাউজিং উপলব্ধ.অর্ডারিং উদাহরণ SSUCF204-12 HP।
4. খাদ্য গ্রেড গ্রীস সঙ্গে lubricated.
