পণ্যের বিবরণ:
|
| নাম: | মেশিন সুই রোলার ভারবহন | নিডেল বিয়ারিং টাইপ: | পাঁজর এবং অভ্যন্তরীণ রিং ছাড়া সুই রোলার বিয়ারিং |
|---|---|---|---|
| সিরিজ: | আরএনএও | মাপ পদ্ধতি: | মেট্রিক |
| বন্ধের ধরন: | খুলুন, সীল নেই | সারির সংখ্যা: | একক সারি / ডাবল সারি পাওয়া যায় |
| ভারবহন উপাদান: | ক্রোম স্টিল 100Cr6, GCr15, AISI 52100 | খাঁচা উপাদান: | পলিমাইড 66 / স্টিলের খাঁচা |
| ঘূর্ণায়মান উপাদান: | খাঁচা সঙ্গে সুই রোলার | ফ্ল্যাঞ্জ: | কোন ফ্ল্যাঞ্জ নেই |
| তৈলাক্তকরণ গর্ত প্রকার: | তৈলাক্তকরণ খাঁজ এবং গর্ত | অপারেটিং তাপমাত্রা বিন্যাস: | -20 থেকে +120 °সে |
| লক্ষণীয় করা: | RNAO16X24X13 মেশিনযুক্ত সুই রোলার বিয়ারিং,পাঁজর ছাড়া মেশিনযুক্ত সুই রোলার বিয়ারিং,ভিতরের রিং ছাড়াই সুই রোলার বিয়ারিং |
||

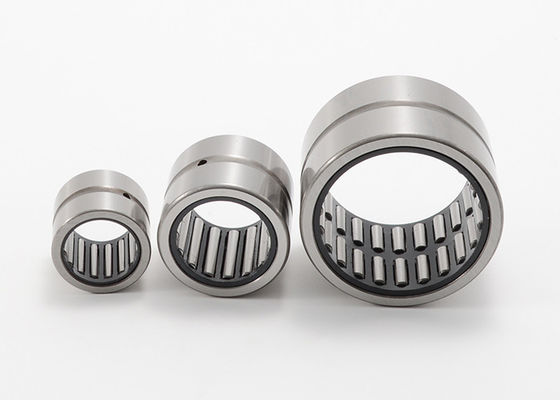

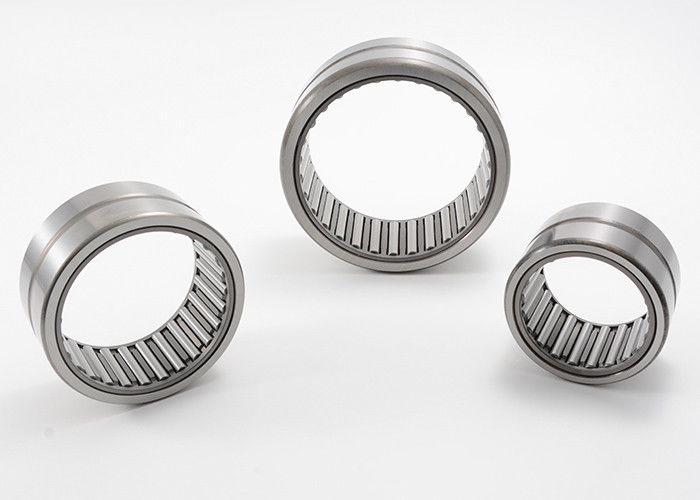

RNAO16X24X13 পাঁজর এবং অভ্যন্তরীণ রিং ছাড়া মেশিনযুক্ত সুই রোলার বিয়ারিং
সুই রোলার বিয়ারিং ব্যবহার করা হয় যখন খোলা প্রান্ত সহ টানা কাপ সুই রোলার বিয়ারিংয়ের লোড বহন ক্ষমতা বা নির্ভুলতা আর পর্যাপ্ত হয় না এবং নলাকার রোলার বিয়ারিংয়ের উচ্চ লোড ক্ষমতা এখনও প্রয়োজন হয় না।
সুই রোলার বিয়ারিংগুলি খোলা প্রান্ত এবং বন্ধ প্রান্ত সহ সুই রোলার বিয়ারিংয়ের চেয়ে পার্শ্ববর্তী নির্মাণের মাত্রিক নির্ভুলতা, জ্যামিতিক নির্ভুলতা এবং কঠোরতার উপর কম প্রয়োজনীয়তা রাখে।
স্ট্যান্ডার্ড বিয়ারিং হল:
পাঁজর সহ সুই রোলার বিয়ারিং, ভিতরের রিং সহ বা ছাড়া
পাঁজর ছাড়া সুই রোলার বিয়ারিং, ভিতরের রিং সহ বা ছাড়া।
অভ্যন্তরীণ রিং ছাড়া বিয়ারিংগুলি বিশেষত কমপ্যাক্ট রেডিয়াল মাত্রা সহ ভারবহন ব্যবস্থার জন্য অত্যন্ত উপযুক্ত, যদি শ্যাফ্ট রেসওয়েকে শক্ত করে মাটি করা যায়।
একটি অভ্যন্তরীণ রিং সহ বিয়ারিং ব্যবহার করা হয় যদি শ্যাফ্টটিকে একটি রোলিং বিয়ারিং রেসওয়ে হিসাবে কনফিগার করা না যায়।
সুই রোলার বিয়ারিং RNAO সিরিজ, পাঁজর ছাড়া, ভিতরের রিং ছাড়া
স্পেসিফিকেশন:
| নিডেল বিয়ারিং টাইপ | কোন ভিতরের রিং সঙ্গে মেশিন বিয়ারিং |
| বন্ধের ধরন | খোলা |
| অপারেটিং তাপমাত্রা বিন্যাস | -20 থেকে +120 °সে |
| খাঁচা উপাদান | পলিমাইড 66 / স্টিলের খাঁচা |
| উপাদান সারির সংখ্যা | একক সারি / ডাবল সারি পাওয়া যায় |
| তৈলাক্তকরণ গর্ত প্রকার | তৈলাক্তকরণ খাঁজ এবং গর্ত |
পাঁজর ছাড়াই মেশিনযুক্ত নিডেল রোলার বিয়ারিং, ইনার রিং ছাড়া আরএনএও সিরিজের বিশেষ উল্লেখ:
|
খাদ ব্যাস |
ভারবহন পদবী |
ভর প্রায় |
সীমানা মাত্রা | বেসিক লোড রেটিং | গতি সীমিত করা | |||
| FW | ডি | গ | গতিশীল | স্থির | তেল | |||
| মিমি | g | মিমি | এন | আরপিএম | ||||
| 5 | RNAO5X10X8 | 2.8 | 5 | 10 | 8 | 2050 | 1720 | 27800 |
| 6 | RNAO6X13X8-টিভি | 6 | 6 | 13 | 8 | 2300 | 1880 | 30000 |
| RNAO6X12X8-টিভি | 6 | 6 | 12 | 8 | 2600 | 2280 | 32000 | |
| 7 | RNAO7X14X8-টিভি | 5 | 7 | 14 | 8 | 2250 | 1950 | 31000 |
| RNAO7X14X8 | 7 | 7 | 14 | 8 | 2850 | 2650 | 31000 | |
| 8 | RNAO8X15X10-টিভি | 7.8 | 8 | 15 | 10 | 3050 | 3920 | 28000 |
| RNAO8X19X9 | 8 | 19 | 9 | |||||
| 10 | RNAO10X 17X10-TV | 9.1 | 10 | 17 | 10 | 3960 | 4500 | 20000 |
| 12 | RNAO12X19X13.5-টিভি | 14 | 12 | 19 | 13.5 | 5400 | 7500 | 22000 |
| RNAO12X22X12-টিভি | 17.9 | 12 | 22 | 12 | 8950 | 8000 | 23000 | |
| 15 | RNAO15X 23X13 | 18.5 | 15 | 23 | 13 | 6500 | 8900 | 21100 |
| 16 | RNAO16X24X13 | 19.8 | 16 | 24 | 13 | 6200 | 8400 | 21100 |
| RNAO16X 24X20 | ২৯.৭ | 16 | 24 | 20 | 10200 | 14800 | 21100 | |
| RNAO16X28X12 | ২৯.৭ | 16 | 28 | 12 | 9500 | 10500 | 18000 | |
| 17 | RNAO17X25X13 | 21 | 17 | 25 | 13 | 9400 | 11600 | 18000 |
| RNAO17X35X10 | 17 | 35 | 10 | |||||
| 18 | RNAO18X30X24 | 65 | 18 | 30 | 24 | 12100 | 16500 | 17600 |
| RNAO18X30X24K | 69 | 18 | 30 | 24 | 21900 | 30000 | 20000 | |
| 20 | RNAO20X28X13 | 24.5 | 20 | 28 | 13 | 7800 | 9600 | 16000 |
| RNAO20X28X26 | 48.1 | 20 | 28 | 26 | 10080 | 20500 | 16000 | |
| RNAO20X32X12 | 36.6 | 20 | 32 | 12 | 10100 | 14100 | 16000 | |
| 21 | RNAO21X 29X30 | 21 | 29 | 30 | ||||
| 22 | RNAO22X35X16 | 58 | 22 | 35 | 16 | 10000 | 15500 | 16000 |
| RNAO22X30X13 | 27 | 22 | 30 | 13 | 10400 | 15900 | 14000 | |
| RNAO22X30X26 | 22 | 30 | 26 | |||||
| 25 | RNAO25X35X17 | 49 | 25 | 35 | 17 | 10900 | 22000 | 15020 |
| RNAO25X35X26 | 67.8 | 25 | 35 | 26 | 12400 | 25000 | 15020 | |
| RNAO25X37X16 | 59.2 | 25 | 37 | 16 | 15000 | 20900 | 12000 | |
| RNAO25X37X32 | 108 | 25 | 37 | 32 | 25000 | 38900 | 12000 | |
| RNAO25X35X16 | 25 | 35 | 16 | |||||
| 26 | RNAO26X39X13 | 59 | 26 | 39 | 13 | 87600 | 10200 | 15000 |
| 28 | RNAO28X40X16 | 28 | 40 | 16 | ||||
| 30 | RNAO30X40X17 | 59 | 30 | 40 | 17 | 12600 | 24000 | 10500 |
| RNAO30X40X26 | 92 | 30 | 40 | 26 | 16000 | 32000 | 10500 | |
| RNAO30X42X16 | 49.9 | 30 | 42 | 16 | 13000 | 23200 | 10500 | |
| RNAO30X42X32 | 126 | 30 | 42 | 32 | 29500 | 47000 | 10500 | |
| 35 | RNAO35X45X13 | 50 | 35 | 45 | 13 | 10200 | 22000 | 10000 |
| RNAO35X45X17 | 60 | 35 | 45 | 17 | 17800 | 24500 | 10000 | |
| RNAO35X45X26 | ৮৮ | 35 | 45 | 26 | 20500 | 40000 | 10000 | |
| 35 | RNAO35X47X16 | 75 | 35 | 47 | 16 | 20400 | 31500 | 10000 |
| RNAO35X47X18 | 86 | 35 | 47 | 18 | 22500 | 35000 | 10000 | |
| ▲RNAO35X47X32 | 149 | 35 | 47 | 32 | 32000 | 55000 | 10000 | |
| RNAO35X47X17 | 35 | 47 | 17 | |||||
| 37 | RNAO37X52X18 | 115 | 37 | 52 | 18 | 18900 | 35500 | 8800 |
| RNAO37X47X13 | 37 | 47 | 13 | |||||
| 40 | RNAO40X50X17 | 72 | 40 | 50 | 17 | 15400 | 29880 | 8800 |
| ▲RNAO40X50X34 | 151 | 40 | 50 | 34 | 25100 | 57200 | 11000 | |
| RNAO40X55X20 | 144 | 40 | 55 | 20 | 26300 | 46100 | 10000 | |
| ▲RNAO40X55X40 | 268 | 40 | 55 | 40 | 54700 | 87000 | 10000 | |
| 42 | RNAO42X57X20 | 132 | 42 | 57 | 20 | 26700 | 43700 | 10000 |
| 45 | RNAO45X55X17 | ৮২.৫ | 45 | 55 | 17 | 18000 | 36000 | 9000 |
| ▲RNAO45X 62X40 | 368 | 45 | 62 | 40 | 42200 | 85050 | 9000 | |
| 50 | RNAO50X62X20 | 140 | 50 | 62 | 20 | 20600 | 46860 | 7500 |
| RNAO50X65X20 | 162 | 50 | 65 | 20 | 23200 | ৪০৫৪০ | 7000 | |
| ▲RNAO50X65X40 | 321 | 50 | 65 | 40 | 39000 | 80600 | 7000 | |
| 55 | RNAO55X68X20 | 157 | 55 | 68 | 20 | 22400 | 52000 | 6500 |
| 60 | RNAO60X78X20 | 253 | 60 | 78 | 20 | 28500 | 65300 | 5500 |
| ▲RNAO60X78X40 | 368 | 60 | 78 | 40 | 45000 | 99000 | 5500 | |
| 65 | RNAO65X85X30 | 394 | 65 | 85 | 30 | 37000 | 99000 | 4900 |
| ▲RNAO65X85X60 | 464 | 65 | 85 | 60 | 57000 | 123000 | 6500 | |
| 70 | RNAO70X90X30 | 488 | 70 | 90 | 20 | 40000 | 105000 | 5100 |
| ▲RNAO70X90X60 | 70 | 90 | 60 | |||||
| 75 | RNAO75X95X60 | 75 | 95 | 60 | ||||
| 80 | RNAO80X100X30 | 527 | 80 | 100 | 30 | 52000 | 139000 | 4900 |
| ▲RNAO80X95X56 | 80 | 95 | 56 | 52000 | 139000 | 4800 | ||
| RNAO80X100X60 | 80 | 100 | 60 | |||||
| 85 | RNAO85X105X25 | 449 | 85 | 105 | 25 | 48600 | 106000 | 4900 |
| 90 | RNAO90X105X26 | 323 | 90 | 105 | 26 | 42500 | 129000 | 4900 |
| RNAO90X110X30 | 600 | 90 | 110 | 30 | 58000 | 129000 | 4900 | |
| 100 | RNAO100X120X30 | 671 | 100 | 120 | 30 | 58100 | 152000 | 4900 |
| 130 | RNAO130X150X24 | 130 | 150 | 24 | 50000 | 158000 | 3100 |
দ্রষ্টব্য:▲ ডবল সারি
