পণ্যের বিবরণ:
|
| নাম: | সম্মিলিত নিডেল রোলার/অক্ষীয় থ্রাস্ট বল বিয়ারিং | ভারবহন প্রকার: | নিডেল রোলার/থ্রাস্ট বল |
|---|---|---|---|
| অক্ষীয় লোড ক্ষমতা: | একক-দিক | ভারবহন অংশ: | ভিতরের রিং ছাড়া রেডিয়াল অংশ |
| আবরণ: | ছাড়া | লুব্রিকেন্ট (খোঁচা অংশ): | কোনোটিই নয় |
| ভারবহন উপাদান: | ভারবহন ইস্পাত | রেডিয়াল অংশ: | খাঁচা দিয়ে |
| রোলিং বিয়ারিং টাইপ: | নিডেল রোলার/থ্রাস্ট বল বিয়ারিং | ঘূর্ণায়মান উপাদান (খোঁচা অংশ): | বল |
| খোঁচা অংশ: | খাঁচা দিয়ে | অপারেটিং তাপমাত্রা বিন্যাস: | -20 থেকে +120 °সে |

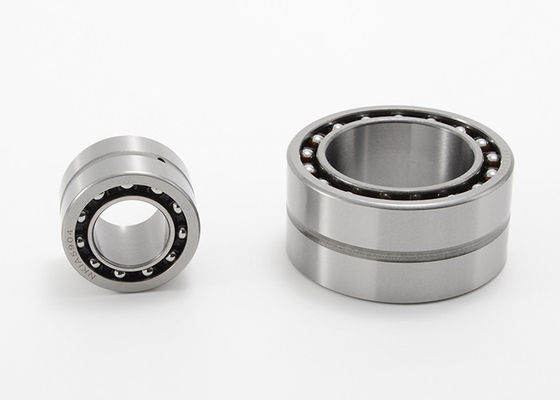

কম্বাইন্ড নিডেল রোলার এবং এক্সিয়াল থ্রাস্ট বল বিয়ারিং NKX 30 NAXK 30
এই বিয়ারিংগুলি একটি থ্রাস্ট বল বিয়ারিংয়ের সাথে মিলিত একটি রেডিয়াল সুই রোলার বিয়ারিং নিয়ে গঠিত।একসাথে তারা এক দিকে রেডিয়াল লোড এবং অক্ষীয় লোড উভয়ই মিটমাট করতে পারে।উপরন্তু, তারা তুলনামূলকভাবে উচ্চ গতিতে কাজ করতে পারে।তাদের কম ক্রস-বিভাগীয় উচ্চতা বিয়ারিংগুলিকে বিশেষভাবে অ্যাপ্লিকেশনের জন্য উপযুক্ত করে তোলে যেখানে অন্যান্য ধরণের লোকেটিং বিয়ারিং ব্যবস্থাগুলি খুব বেশি জায়গা দখল করে।
সম্মিলিত সুই রোলার / থ্রাস্ট বল বিয়ারিং স্পেসিফিকেশন:
|
ভারবহন অংশ সংখ্যা |
DIN 5429 পর্ব সংখ্যা |
খাদ Fw ইঞ্চি |
খাদ Fw মিমি |
OD ডি ইঞ্চি |
OD ডি মিমি |
প্রস্থ গ ইঞ্চি |
প্রস্থ গ মিমি |
WGT. পাউন্ড |
WGT. g |
D1 সর্বোচ্চ ইঞ্চি |
D1 সর্বোচ্চ মিমি |
গ 1 ইঞ্চি |
গ 1 মিমি |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
0.394 0.472 0.591 0.669 0.787 |
10 12 15 17 20 |
0.748 0.827 0.945 1.024 1.181 |
19 21 24 26 30 |
0.906 0.906 0.906 0.984 1.181 |
23 23 23 25 30 |
0.075 0.084 0.097 0.117 0.183 |
34 38 44 53 83 |
0.949 1.028 1.106 1.185 1.382 |
24.1 26.1 28.1 30.1 35.1 |
0.354 0.354 0.354 0.354 0.394 |
9 9 9 9 10 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
0.984 1.181 1.378 1.575 1.772 |
25 30 35 40 45 |
1.457 1.654 1.850 2.047 2.284 |
37 42 47 52 58 |
1.181 1.181 1.181 1.260 1.260 |
30 30 30 32 32 |
0.276 0.311 0.359 0.441 0.556 |
125 141 163 200 252 |
1.658 1.854 2.051 2.366 2.567 |
42.1 47.1 52.1 ৬০.১ 65.2 |
0.433 0.433 0.472 0.512 0.551 |
11 11 12 13 14 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
1.969 2.362 2.756 |
50 60 70 |
2.441 2.835 ৩.৩৪৭ |
62 72 85 |
1.378 1.575 1.575 |
35 40 40 |
0.617 0.794 1.103 |
280 360 500 |
2.764 3.354 3.748 |
70.2 ৮৫.২ 95.2 |
0.551 0.669 0.709 |
14 17 18 |
উপরে থেকে অব্যাহত
| পর্ব সংখ্যা | DIN 5429 পর্ব সংখ্যা |
ডিনক্যাপ। রেডিয়াল lbf |
ডিনক্যাপ। রেডিয়াল এন |
স্ট্যাটক্যাপ। রেডিয়াল lbf |
স্ট্যাটক্যাপ। রেডিয়াল এন |
ডিনক্যাপ। অক্ষীয় lbf |
ডিনক্যাপ। অক্ষীয় এন |
স্ট্যাটক্যাপ। অক্ষীয় lbf |
স্ট্যাটক্যাপ। অক্ষীয় এন |
গতিসীমা তেল আরপিএম |
| NKX 10 TN NKX 12 NKX 15 NKX 17 NKX 20 |
NAXK 10 TN NAXK 12 NAXK 15 NAXK 17 NAXK 20 |
1,390 2,020 2,410 2,700 3,700 |
6200 9000 10700 11900 16400 |
1,750 2,470 2,850 ৩,৩৫০ ৫,৪০০ |
7800 11000 12700 15000 23800 |
2,250 ২,৩২০ ২,৩৬০ 2,430 3,200 |
10000 10300 10500 10800 14300 |
৩,১৫০ ৩,৪৫০ ৩,৮০০ 4,100 ৫,৬০০ |
14000 15400 16800 18200 24700 |
12000 11000 9500 8500 7500 |
| NKX 25 NKX 30 NKX 35 NKX 40 NKX 45 |
NAXK 25 NAXK 30 NAXK 35 NAXK 40 NAXK 45 |
4,250 ৫,১০০ 5,500 ৫,৮০০ 6,200 |
18800 22600 24300 26000 27500 |
৬,৯০০ ৮,১০০ ৯,৩০০ 10,600 11,900 |
30500 36000 41500 47000 53000 |
4,400 4,600 4,750 6,100 ৬,৩০০ |
19600 20400 21200 27000 28000 |
৮,৪০০ 9,400 10,600 14,200 15,500 |
37500 42000 47000 63000 69000 |
6000 5000 4600 4000 3600 |
| NKX 50 NKX 60 NKX 70 |
NAXK 50 NAXK 60 NAXK 70 |
৮,৫০০ 9,400 10,000 |
38000 42000 ৪৪৫০০ |
16,600 20,200 20,700 |
74000 90000 92000 |
৬,৫০০ ৯,৩০০ 9,700 |
29000 41500 43000 |
16,900 ২৫,৫০০ 28,500 |
75000 113000 127000 |
৩৩০০ 2800 2400 |
