পণ্যের বিবরণ:
|
| নাম: | ওয়ান ওয়ে স্প্র্যাগ ক্লাচস | উপাদান: | উচ্চ-খাদ ভারবহন গুণমান ইস্পাত |
|---|---|---|---|
| ক্লাচ টাইপ: | স্প্র্যাগ ক্লাচ | ক্লাচ অ্যাপ্লিকেশন: | ব্যাকস্টপিং, ইনডেক্সিং, ওভাররানিং |
| ইঞ্চি - মেট্রিক: | ইঞ্চি | মৌলিক নির্মাণের ধরন: | অভ্যন্তরীণ বা বাইরের ঘোড়দৌড় ছাড়া দ্বৈত খাঁচা ধারক সমাবেশ |
| তৈলাক্তকরণের ধরন: | তেল তৈলাক্তকরণের জন্য ডিজাইন করা হয়েছে | ভারবহন সমর্থন প্রয়োজন: | হ্যাঁ |

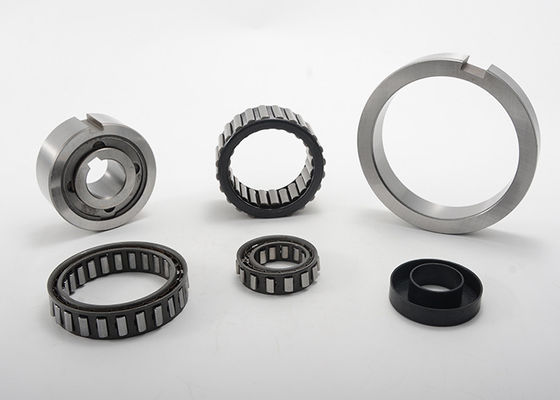

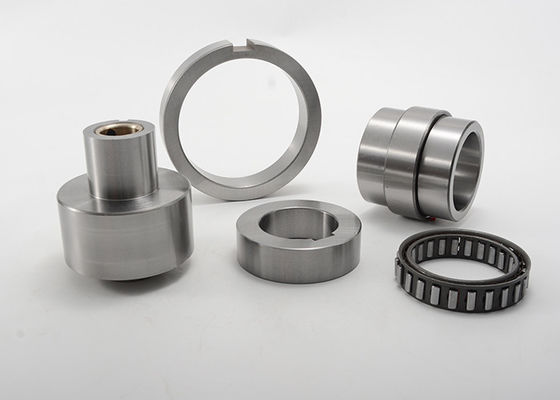

বিয়ারিং স্টিল স্প্র্যাগ ওয়ান ওয়ে ক্লাচস ফ্রীহুইল কেজ অভ্যন্তরীণ বা বাইরের রেস ছাড়াই
ওভাররানিং, ইনডেক্সিং, ব্যাকস্টপিং এক্সটার্নাল বিয়ারিং সাপোর্ট প্রয়োজন, স্প্র্যাগ ক্লাচ
টাইপ ডিসি হল একটি স্প্র্যাগ টাইপ ফ্রিহুইল খাঁচা যা ভিতরের বা বাইরের রেস ছাড়াই।এটি অবশ্যই এমন একটি ডিজাইনে ইনস্টল করা উচিত যা রেস প্রদান করে, অক্ষীয় এবং রেডিয়াল লোড, তৈলাক্তকরণ এবং সিলিংয়ের জন্য সমর্থন বহন করে।ডিসি টাইপ সংস্করণ-এন বর্তমানে পাওয়ার ট্রান্সমিশন সরঞ্জামগুলিতে ব্যবহৃত সমস্ত ধরণের লুব্রিকেন্ট গ্রহণ করে।
স্প্র্যাগ স্পেস সহনশীলতা অবশ্যই অতিক্রম করা উচিত নয়।অভ্যন্তরীণ এবং বাইরের ঘোড়দৌড় উভয়েরই একটি ন্যূনতম প্লেইন প্রস্থ "e*" থাকতে হবে, কোন অবকাশ ছাড়াই, নিম্নলিখিত পৃষ্ঠাগুলিতে দেখানো হিসাবে ফ্রিহুইল ফাংশন সঠিকভাবে নিশ্চিত করতে।
বিকল্পভাবে, নীচের স্পেসিফিকেশন অনুযায়ী শক্ত ইস্পাত শ্যাফ্ট বা হাউজিং এর ক্ষেত্রে রেস তৈরি করা যেতে পারে।ন্যূনতম 0,6 মিমি গভীরতার জন্য সমাপ্ত অংশের পৃষ্ঠের কঠোরতা HRC 60 থেকে 62 হওয়া উচিত।
মূল কঠোরতা HRC35 থেকে 45 হতে হবে।
স্প্র্যাগ ক্লাচ ডিসি টাইপ স্পেসিফিকেশন:
| আকার | অতিমাত্রায় গতি |
Øa +0.008 - 0,005 |
Øc ± 0,013 |
স্প্র্যাগ স্পেস | eমিনিট | Ødমিনিট | Øbসর্বোচ্চ | ক্লিপ সংখ্যা | sprags সংখ্যা | ওজন | ||
| TKN1 | nimax | এনamax | মিমি | মিমি | মিমি | মিমি | মিমি | মিমি | পিসি | পিসি | কেজি | |
| Nm | মিনিট-1 | মিনিট-1 | ||||||||||
| DC2222G | 63 | 8600 | 4300 | 22.225 | 38.885 | ৮.৩৩ | 10 | 50 | 15 | - | 12 | 0.03 |
| DC2776 | 119 | 6900 | 3400 | 27.762 | 44.422 | ৮.৩৩ | 14 | 58 | 18 | - | 14 | 0.055 |
| DC3034 | 124 | 6300 | 3100 | 30.340 | 47.000 | ৮.৩৩ | 14 | 62 | 20 | - | 14 | 0.06 |
| DC3175(3C) | 159 | 6000 | 3000 | 31.750 | 48.410 | ৮.৩৩ | 14 | 63 | 24 | 3 | 16 | 0.06 |
| DC3809A | 275 | 5000 | 2500 | 38.092 | 54.752 | ৮.৩৩ | 16 | 71 | 29 | - | 18 | 0.085 |
| DC4127(3C) | 224 | 4600 | 2300 | 41.275 | 57.935 | ৮.৩৩ | 14 | 75 | 32 | 3 | 18 | 0.09 |
| DC4445A | 363 | 4300 | 2100 | ৪৪.৪৫০ | 61.110 | ৮.৩৩ | 16 | 79 | 34 | - | 20 | 0.095 |
| DC4972(4C) | 306 | 3800 | 1900 | 49.721 | 66.381 | ৮.৩৩ | 14 | 86 | 38 | 4 | 22 | 0.1 |
| DC5476A | 525 | 3500 | 1700 | 54.765 | 71.425 | ৮.৩৩ | 16 | 92 | 42 | - | 24 | 0.11 |
| DC5476A(4C) | 525 | 3500 | 1700 | 54.765 | 71.425 | ৮.৩৩ | 16 | 92 | 42 | 4 | 24 | 0.13 |
| DC5476B(4C) | 769 | 3500 | 1700 | 54.765 | 71.425 | ৮.৩৩ | 21 | 92 | 42 | 4 | 24 | 0.18 |
| DC5476C(4C) | 990 | 3500 | 1700 | 54.765 | 71.425 | ৮.৩৩ | 25 | 92 | 42 | 4 | 24 | 0.2 |
| DC5776A | 604 | ৩৩০০ | 1600 | 57.760 | 74.42 | ৮.৩৩ | 16 | 98 | 44 | - | 26 | 0.11 |
| DC6334B | 806 | 3000 | 1500 | 63.340 | 80.000 | ৮.৩৩ | 21 | 104 | 50 | - | 26 | 0.175 |
| DC7221(5C) | 675 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | ৮.৩৩ | 14 | 115 | 56 | 5 | 30 | 0.14 |
| DC7221B | 1279 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | ৮.৩৩ | 21 | 115 | 56 | - | 30 | 0.185 |
| DC7221B(5C) | 1279 | 2600 | 1300 | 72.217 | ৮৮.৮৭৭ | ৮.৩৩ | 21 | 115 | 56 | 5 | 30 | 0.21 |
| DC7969C(5C) | 2038 | 2400 | 1200 | 79.698 | 96.358 | ৮.৩৩ | 25 | 124 | 61 | 5 | 34 | 0.28 |
| DC8334C | 2055 | 2300 | 1100 | 83.340 | 100.000 | ৮.৩৩ | 25 | 132 | 65 | - | 34 | 0.27 |
| DC8729A | 1250 | 2200 | 1100 | 87.290 | 103.96 | ৮.৩৩ | 16 | 134 | 67 | - | 34 | 0.165 |
| DC10323A(3C)* | 1612 | 1800 | 900 | 103.231** | 119.89 | ৮.৩৩ | 16 | 155 | 80 | 3 | 40 | 0.205 |
| DC12334C* | 4800 | 1500 | 750 | 123.34** | 140.000 | ৮.৩৩ | 25 | 184 | 96 | - | 50 | 0.4 |
| DC12388C(11C) | 4875 | 1500 | 750 | 123.881 | 142.88 | 9.5 | 25 | 196 | 96 | 11 | 44 | 0.4 |
মন্তব্য:
1) টিসর্বোচ্চ=2.5 x Tকে.এন
2) ভিতরের জাতি overruns
3) ভিতরের জাতি overruns
**) সহনশীলতার সম্প্রসারণ± 0,013
4) অন্যান্য কাস্টমাইজড মাত্রা উপলব্ধ.
5) ড্র্যাগ স্ট্রিপ এবং ক্লিপ সংখ্যা কাস্টমাইজ করা হয়.
মাউন্ট উদাহরণ
