পণ্যের বিবরণ:
|
| নাম: | স্প্র্যাগ ক্লাচ | ব্র্যান্ড: | নিরপেক্ষ / OEM |
|---|---|---|---|
| পণ্য সিরিজ: | আরএসবিডব্লিউ | উপাদান: | ভারবহন ইস্পাত |
| আকার পরিসীমা: | বোরের আকার 20 মিমি থেকে 90 মিমি পর্যন্ত | মৌলিক নির্মাণের ধরন: | হাতা বিয়ারিং সমর্থিত |
| তৈলাক্তকরণ: | গ্রীস | সিলিং: | ঢাল সুরক্ষিত ও-রিং ব্যবহার করে সিল করা হয়েছে |
| লক্ষণীয় করা: | 90 মিমি ওয়ান সাইড ক্লাচ বিয়ারিং,20 মিমি ওয়ান সাইড ক্লাচ বিয়ারিং,RSBW ব্যাকস্টপ বিয়ারিং |
||

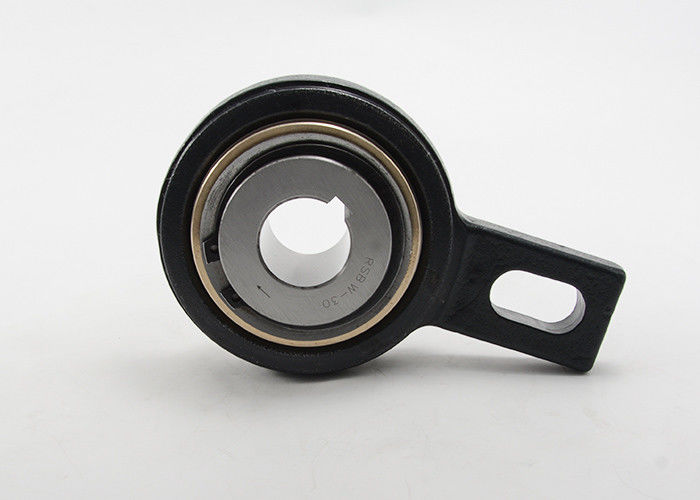

RSBW ক্লাচ ব্যাকস্টপিং স্লিভ বিয়ারিং সমর্থিত স্প্র্যাগ ক্লাচ
টাইপ RSBW হল একটি ডিসি স্প্র্যাগ টাইপ ফ্রিহুইল।এটি স্বয়ংসম্পূর্ণ, কম ঘূর্ণন গতির জন্য প্লেইন বিয়ারিং দ্বারা কেন্দ্রীভূত এবং ঢাল সুরক্ষিত O রিং ব্যবহার করে সিল করা হয়েছে।
ইউনিট একটি অনুভূমিক বা উল্লম্ব অবস্থানে ইনস্টলেশনের জন্য প্রস্তুত গ্রীস lubricated বিতরণ করা হয়.প্রাথমিকভাবে ব্যাকস্টপ হিসাবে ব্যবহার করা হয়, এই ধরনের ন্যূনতম স্থান প্রয়োজনের সাথে একটি উচ্চ টর্ক ক্ষমতা প্রদান করে।নকশা উচ্চ আর্দ্রতা বা জল স্প্ল্যাশ এলাকায় যেমন কঠিন পরিবেশে ইনস্টলেশনের অনুমতি দেয়.একটি বোল্ট, মেশিনের একটি নির্দিষ্ট অংশে সুরক্ষিত এবং টর্ক বাহুতে স্লটের মধ্য দিয়ে যাওয়া, ঘূর্ণন স্টপ প্রদান করে।এই বোল্টের রেডিয়াল ক্লিয়ারেন্স স্লটের প্রস্থের 1-3% সমান হওয়া উচিত।ঘূর্ণন সঁচারক বল এবং বিয়ারিং প্রেস্ট্রেস করা উচিত নয়.
ব্যাকস্টপিং স্লিভ বিয়ারিং সমর্থিত, স্প্র্যাগ ক্লাচ RSBW স্পেসিফিকেশন:
| টাইপ | আকার | অতিমাত্রায় গতি | মাত্রা | ওজন | ||||||||
| dH7 | টিকে.এন1) | nimax | ডি | এল1 | চ | ই | খ | এন | এল | খH11 | ||
| [মিমি] | [Nm] | [মিনিট-1] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [মিমি] | [কেজি] | |
| RSBW20 | 20 | 300 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW25 | 25 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.6 |
| RSBW30 | 30 | 485 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.5 |
| RSBW35M | 35M | 485 | 400 | 106 | 35 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2 |
| RSBW35 | 35 | 606 | 400 | 106 | 48 | 113 | 102.5 | 40 | 35 | 15 | 18 | 2.4 |
| RSBW40 | 40 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.6 |
| RSBW45 | 45 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW50 | 50 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.5 |
| RSBW55 | 55 | 1035 | 300 | 132 | 52 | 125 | 115 | 60 | 35 | 15 | 18 | 4.4 |
| RSBW60 | 60 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.5 |
| RSBW70 | 70 | 2040 | 250 | 161 | 54 | 140 | 130 | 70 | 35 | 15 | 18 | 6.4 |
| RSBW80 | 80 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
| RSBW90 | 90 | 3900 | 200 | 190 | 70 | 165 | 150 | 70 | 45 | 20 | 25 | 9.9 |
বিঃদ্রঃ:
1) টিসর্বোচ্চ=2.5 x Tকে.এন
2) DIN 6885.1 এর কীওয়ে
মাউন্টিং উদাহরণ:
