পণ্যের বিবরণ:
|
| নাম: | ভারবহন একক সারি নলাকার রোলার বিয়ারিং সনাক্তকরণ | ভারবহন প্রকার: | NUP টাইপ করুন |
|---|---|---|---|
| মূল নকশা: | ভারবহন সনাক্তকরণ | ঘূর্ণায়মান উপাদান সারির সংখ্যা: | একক সারি নকশা |
| ভারবহন উপাদান: | ভারবহন ইস্পাত | খাঁচা উপাদান: | ইস্পাত বা প্লাস্টিক PA66 বা মেশিনযুক্ত ব্রাস |
| বোর টাইপ: | নলাকার | ফ্ল্যাঞ্জের সংখ্যা, বাইরের রিং: | 2 |
| ফ্ল্যাঞ্জের সংখ্যা, ভিতরের রিং: | 1 | আলগা ফ্ল্যাঞ্জ: | একটি অভ্যন্তরীণ রিং আলগা ফ্ল্যাঞ্জ |
| লক্ষণীয় করা: | নলাকার লোকেটিং বিয়ারিং,স্ট্রেইট বোর সিঙ্গেল সারি রোলার বিয়ারিং,সিঙ্গেল সারি রোলার বিয়ারিং NUP209E |
||

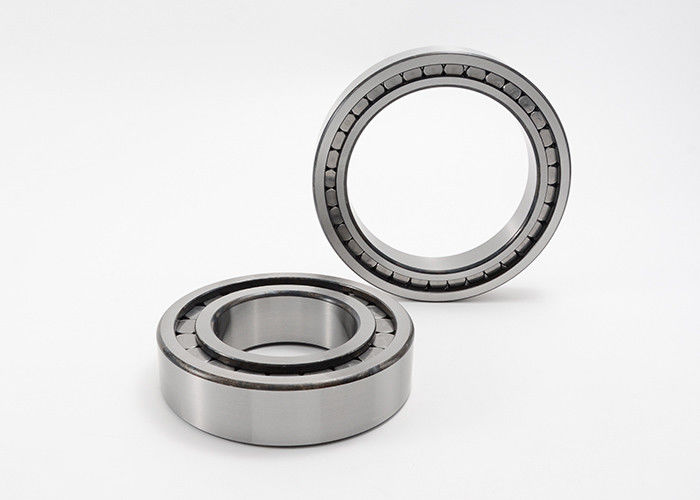

বিয়ারিং নলাকার রোলার বিয়ারিং সিঙ্গেল রো স্ট্রেইট বোর NUP209E লোকেটিং করা
একক সারি নলাকার রোলার বিয়ারিং, খাঁচা সহ, লোকেটিং বিয়ারিং, বাইরের রিং-এ 2টি পাঁজর, ভিতরের রিং-এ 1টি পাঁজর, রিব ওয়াশার অভ্যন্তরীণ, টাইপ NUP ডিজাইন
একক সারি নলাকার রোলার বিয়ারিংগুলি উচ্চ গতির সাথে সংমিশ্রণে উচ্চ রেডিয়াল লোড মিটমাট করার জন্য ডিজাইন করা হয়েছে।বাইরের রিংটিতে দুটি অবিচ্ছেদ্য ফ্ল্যাঞ্জ এবং একটি অখণ্ড ফ্ল্যাঞ্জ এবং ভিতরের রিংটিতে একটি আলগা ফ্ল্যাঞ্জ রিং থাকায়, NUP ডিজাইনের বিয়ারিংগুলি উভয় দিকে অক্ষীয়ভাবে শ্যাফ্টকে সনাক্ত করতে পারে।একটি গুরুত্বপূর্ণ বৈশিষ্ট্য হল বিভাজ্য নকশা, যা মাউন্ট করার সুবিধা দেয় এবং ভারবহন উপাদানগুলিকে বিনিময় করতে সক্ষম করে।
একটি অপসারণযোগ্য অভ্যন্তরীণ রিং সহ NUP ডিজাইনের নলাকার রোলার বিয়ারিং উচ্চ রেডিয়াল লোড সমর্থন করে এমন অ্যাপ্লিকেশনগুলির জন্য উপযুক্ত।এই বেলন বিয়ারিংটিতে সাধারণ শ্যাফ্ট এবং হাউজিং সহনশীলতা সহ অ্যাপ্লিকেশন এবং অপারেটিং অবস্থার জন্য একটি CN (স্বাভাবিক) রেডিয়াল ক্লিয়ারেন্স রয়েছে যেখানে তাপ সম্প্রসারণ একটি ফ্যাক্টর নয়।এটি একটি একক সারি রোলার বিয়ারিং যা কম ঘর্ষণ সহ উচ্চ রেডিয়াল লোড সমর্থন করে।খোলা ভারবহনে একটি অপসারণযোগ্য অভ্যন্তরীণ রিং তৈলাক্তকরণ প্রয়োগের অনুমতি দেয়।এই রোলার ভারবহন শিল্প ক্রস-ম্যাচিং এবং অংশের সামঞ্জস্যের জন্য মেট্রিক ইউনিটে পরিমাপ করা হয়।
নলাকার রোলার বিয়ারিংগুলি এমন অ্যাপ্লিকেশনগুলিতে ব্যবহৃত হয় যেখানে উচ্চ রেডিয়াল লোড থাকে যেমন কনভেয়ার বেল্ট, ট্র্যাকশন মোটর, রেলওয়ে কার এক্সেল বক্স এবং তেলক্ষেত্রের মাটির পাম্পে।
বিয়ারিং নলাকার রোলার বিয়ারিং একক সারি স্ট্রেইট বোর NUP ডিজাইন স্পেসিফিকেশন সনাক্ত করা:
| বিয়ারিং কোড | মাত্রা | ভর | বেসিক লোড রেটিং | গতি সীমিত করা | ||||||
| d | ডি | খ | rsmin | D1 | Fw, Ew | গতিশীল | স্থির | |||
| ক্র | কর | |||||||||
| মিমি | কেজি | কে.এন | কে.এন | আরপিএম | ||||||
| NUP203E | 17 | 40 | 12 | 0.6 | 32.4 | 35.1 | 0.073 | 17.6 | 14.6 | 18000 |
| NUP204E | 20 | 47 | 14 | 1 | 38.8 | 26.5 | 0.119 | 27.5 | 24.5 | 16000 |
| NUP205E | 25 | 52 | 15 | 1 | 43.8 | 31.5 | 0.145 | 29 | 27.5 | 15000 |
| NUP206E | 30 | 62 | 16 | 1 | 52.5 | 37.5 | 0.219 | 39 | 37.5 | 12000 |
| NUP207E | 35 | 72 | 17 | 1.1 | 60.7 | 44 | 0.317 | 50 | 50 | 10000 |
| NUP208E | 40 | 80 | 18 | 1.1 | 67.9 | 49.5 | 0.399 | 53 | 53 | 9000 |
| NUP209E | 45 | 85 | 19 | 1.1 | 73 | 54.5 | 0.457 | 61 | 63 | 8500 |
| NUP210E | 50 | 90 | 20 | 1.1 | 78 | 59.5 | 0.517 | 64 | 68 | 8000 |
| NUP211E | 55 | 100 | 21 | 1.5 | ৮৬.৩ | 66 | 0.693 | 83 | 95 | 7000 |
| NUP212E | 60 | 110 | 22 | 1.5 | 95.7 | 72 | 0.909 | 95 | 1.4 | 6300 |
| NUP213E | 65 | 120 | 23 | 1.5 | 104 | 78.5 | 1.09 | 108 | 120 | 6000 |
| NUP214E | 70 | 125 | 24 | 1.5 | 109 | ৮৩.৫ | 1.2 | 120 | 137 | 5300 |
| NUP215E | 75 | 130 | 25 | 1.5 | 114 | ৮৮.৫ | 1.33 | 132 | 156 | 5300 |
| NUP216E | 80 | 140 | 26 | 2 | 123 | 95.3 | 1.62 | 140 | 170 | 4800 |
| NUP217E | 85 | 150 | 28 | 2 | 131 | 100.5 | 2.08 | 163 | 193 | 4500 |
| NUP218E | 90 | 160 | 30 | 2 | 140 | 107 | 2.46 | 183 | 216 | 4300 |
| NUP219E | 95 | 170 | 32 | 2.1 | 149 | 112.5 | 2.99 | 220 | 265 | 3800 |
| NUP220E | 100 | 180 | 34 | 2.1 | 157 | 119 | 3.61 | 250 | 3.5 | 3800 |
| NUP221E | 105 | 190 | 36 | 2.1 | 164 | 125 | 4.26 | 260 | 320 | 5600 |
| NUP222E | 110 | 200 | 38 | 2.1 | 174 | 132.5 | ৫.০২ | 290 | 365 | 3400 |
| NUP224E | 120 | 215 | 40 | 2.1 | 188 | 143.5 | ৬.০২ | 335 | 415 | 3200 |
| NUP226E | 130 | 230 | 40 | 3 | 202 | 153.5 | ৬.৭৪ | 360 | 450 | 3000 |
| NUP228E | 140 | 250 | 42 | 3 | 217 | 169 | 9.61 | 390 | 510 | 4800 |
| NUP230E | 150 | 270 | 45 | 3 | 234 | 182 | 12.4 | 440 | 585 | 4500 |
| NUP232E | 160 | 290 | 48 | 3 | 250 | 195 | 15.1 | 500 | 670 | 4300 |
| NUP234E | 170 | 310 | 52 | 4 | 268 | 207 | 18.6 | 585 | 780 | 3600 |
| NUP236E | 180 | 320 | 52 | 4 | 279 | 217 | 17.7 | 610 | 830 | 3600 |
| NUP238E | 190 | 340 | 55 | 4 | 295 | 230 | 23.5 | 680 | 930 | 3200 |
| NUP240E | 200 | 360 | 58 | 4 | 312 | 243 | 31.4 | 750 | 1040 | 3000 |
| NUP244E | 220 | 400 | 65 | 4 | 344 | 268 | ৩৯.৩ | 950 | 1320 | 2800 |
| NUP248E | 240 | 440 | 72 | 4 | 365 | 295 | 51.7 | 1140 | 1600 | 2600 |
| NUP252E | 260 | 480 | 80 | 5 | 397 | 320 | 72 | 1340 | 1900 | 2400 |
