পণ্যের বিবরণ:
|
| নাম: | খাঁচাযুক্ত একক সারি নলাকার রোলার বিয়ারিং | বোর টাইপ: | নলাকার বোর |
|---|---|---|---|
| মূল নকশা: | ভারবহন সনাক্তকরণ | উপাদান: | বিয়ারিং স্টিল 100Cr6, GCr15, AISI 52100 |
| সিলিং: | খোলা | রেডিয়াল অভ্যন্তরীণ ক্লিয়ারেন্স: | সিএন (গ্রুপ এন) |
| ঘূর্ণায়মান উপাদান সারির সংখ্যা: | 1 | ফ্ল্যাঞ্জের সংখ্যা, ভিতরের রিং: | 1 |
| ফ্ল্যাঞ্জের সংখ্যা, বাইরের রিং: | 2 | ||
| লক্ষণীয় করা: | খাঁচা যথার্থ রোলার বিয়ারিং,যথার্থ রোলার বিয়ারিং স্ট্রেইট বোর,একক সারি নলাকার রোলার বিয়ারিং NUP2212E |
||

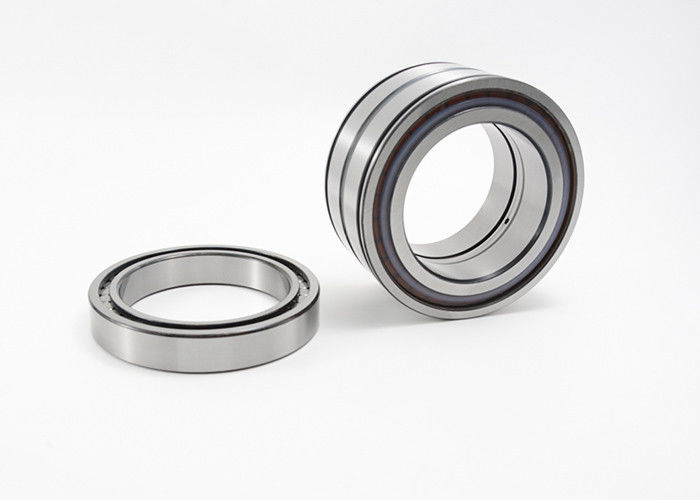

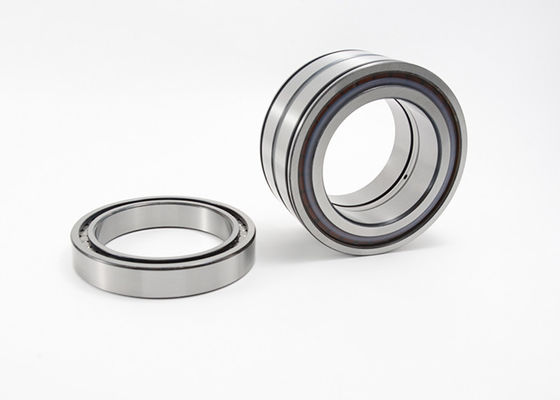

নলাকার রোলার বিয়ারিং একক সারি খাঁচা সোজা বোর NUP2212E
NUP ডিজাইন হল খাঁচা সহ একটি একক-সারি নলাকার রোলার বিয়ারিং।এই বিয়ারিং একটি খাঁচায় নলাকার রোলার সহ একটি শক্ত ভিতরের এবং বাইরের রিং নিয়ে গঠিত।এই খাঁচাটি সিলিন্ডার রোলারগুলির মধ্যে যোগাযোগকে বাধা দেয়, তাই এই বিয়ারিং টাইপ সম্পূর্ণ-পরিপূরক সিলিন্ডার রোলার বিয়ারিংয়ের চেয়ে উচ্চ গতিকে সমর্থন করতে পারে।এছাড়াও, খাঁচা সহ একক-সারি নলাকার রোলার বিয়ারিংগুলি খুব কঠোর এবং তারা উচ্চ রেডিয়াল ফোর্স নিতে পারে।
বাইরের রিংটিতে দুটি শক্ত পাঁজর রয়েছে, যখন ভিতরের রিংটিতে একটি শক্ত এবং একটি আলগা পাঁজর রয়েছে।ফলস্বরূপ, এই ভারবহনটি রেডিয়াল শক্তির পাশাপাশি অক্ষীয় শক্তি উভয় দিকে নিয়ে যেতে পারে।NUP বিয়ারিং লোকেটিং বিয়ারিং হিসাবে ব্যবহৃত হয়।লোকেটিং বিয়ারিংগুলি উভয় দিকে অক্ষীয়ভাবে একটি খাদ সনাক্ত করে।
যেহেতু এই বিয়ারিংগুলির ভিতরের এবং বাইরের রিংগুলি সহজেই বিচ্ছিন্ন করা যায়, সেগুলি ইনস্টল করা খুব সহজ।একক-সারি নলাকার রোলার বিয়ারিংগুলির অ্যাপ্লিকেশনগুলির মধ্যে গিয়ারবক্স, কৃষি যন্ত্রপাতি, পাম্প, কম্প্রেসার এবং বৈদ্যুতিক মোটর অন্তর্ভুক্ত রয়েছে।
প্রধান বৈশিষ্ট্য:
খাঁচা একক সারি নলাকার রোলার বিয়ারিং NUP টাইপ স্পেসিফিকেশন:
| বিয়ারিং কোড | মাত্রা | ভর | বেসিক লোড রেটিং | গতি সীমিত করা | ||||||
| d | ডি | খ | rsmin | D1 | Fw, Ew | গতিশীল | স্থির | |||
| ক্র | কর | |||||||||
| মিমি | কেজি | কে.এন | আরপিএম | |||||||
| NUP2203E | 17 | 40 | 16 | 0.6 | 32.4 | 22.1 | 0.055 | 24 | 22 | 18000 |
| NUP2204E | 20 | 47 | 18 | 1 | 38.8 | 26.5 | 0.154 | 32.5 | 31 | 16000 |
| NUP2205E | 25 | 52 | 18 | 1 | 43.8 | 31.5 | 0.174 | 34.5 | 34.5 | 15000 |
| NUP2206E | 30 | 62 | 20 | 1 | 52.5 | 37.5 | 0.268 | 49 | 50 | 12000 |
| NUP2207E | 35 | 72 | 23 | 1.1 | 60.7 | 44 | 0.427 | 62 | 65.5 | 10000 |
| NUP2208E | 40 | 80 | 23 | 1.1 | 67.9 | 49.5 | 0.518 | 71 | 75 | 9000 |
| NUP2209E | 45 | 85 | 23 | 1.1 | 73 | 54.5 | 0.559 | 73.5 | ৮১.৫ | 8500 |
| NUP2210E | 50 | 90 | 23 | 1.1 | 78 | 59.5 | 0.6 | 78 | ৮৮ | 8000 |
| NUP2211E | 55 | 100 | 25 | 1.5 | ৮৬.৩ | 66 | 0.828 | 98 | 118 | 7000 |
| NUP2212E | 60 | 110 | 28 | 1.5 | 95.7 | 72 | 1.12 | 129 | 153 | 6300 |
| NUP2213E | 65 | 120 | 31 | 1.5 | 104 | 78.5 | 1.54 | 150 | 183 | 5600 |
| NUP2214E | 70 | 125 | 31 | 1.5 | 109 | ৮৩.৫ | 1.58 | 156 | 196 | 5300 |
| NUP2215E | 75 | 130 | 31 | 1.5 | 114 | ৮৮.৫ | 1.67 | 163 | 208 | 5300 |
| NUP2216E | 80 | 140 | 33 | 2 | 123 | 95.3 | 2.08 | 186 | 245 | 4800 |
| NUP2217E | 85 | 150 | 36 | 2 | 131 | 100.5 | 2.6 | 215 | 275 | 4500 |
| NUP2218E | 90 | 160 | 40 | 2 | 140 | 107 | 3.29 | 240 | 315 | 4300 |
| NUP2219E | 95 | 170 | 43 | 2.1 | 149 | 112.5 | ৪.০৫ | 285 | 375 | 3800 |
| NUP2220E | 100 | 180 | 46 | 2.1 | 157 | 119 | 4.92 | 335 | 440 | 3800 |
| NUP2222E | 110 | 200 | 53 | 2.1 | 174 | 132.5 | 7.02 | 380 | 520 | 3400 |
| NUP2224E | 120 | 215 | 58 | 2.1 | 188 | 143.5 | ৮.৭ | 450 | 610 | 5000 |
| NUP2226E | 130 | 230 | 64 | 3 | 202 | 153.5 | 10.8 | 530 | 735 | 3000 |
| NUP2228E | 140 | 250 | 68 | 3 | 217 | 169 | 16.8 | 570 | 830 | 4500 |
| NUP2230E | 150 | 270 | 73 | 3 | 234 | 182 | 19.3 | 655 | 980 | 4300 |
| NUP2232E | 160 | 290 | 80 | 3 | 252 | 193 | 24.3 | 800 | 1180 | 3800 |
| NUP2234E | 170 | 310 | 86 | 4 | 270 | 205 | 37.2 | 950 | 1400 | 3200 |
| NUP2236E | 180 | 320 | 86 | 4 | 280 | 215 | 31.4 | 1000 | 1500 | 3200 |
