পণ্যের বিবরণ:
|
| নাম: | একক সারি সম্পূর্ণ পরিপূরক নলাকার রোলার বিয়ারিং | বোর টাইপ: | সোজা, নলাকার বোর |
|---|---|---|---|
| সারির সংখ্যা: | 1 | উপাদান: | 100Cr6, GCr15, AISI 52100 |
| রিং বিচ্ছেদ: | অ-বিভাজ্য | ফ্ল্যাঞ্জ: | 2 পাঁজরের ভিতরের রিং |
| ইঞ্চি - মেট্রিক: | মেট্রিক | রিলুব্রিকেটেবল: | হ্যাঁ |
| অপারেটিং তাপমাত্রা বিন্যাস: | -30 থেকে +120 °সে | ফিনিশ/লেপ: | আনকোটেড |
| বন্ধের ধরন: | খোলা | অভ্যন্তরীণ ক্লিয়ারেন্স: | গ্রুপ N (সাধারণ অভ্যন্তরীণ খেলা CN) |
| লক্ষণীয় করা: | SL182204 একক সারি নলাকার রোলার ভারবহন,একক সারি নলাকার রোলার বিয়ারিং সম্পূর্ণ পরিপূরক,একক সারি সোজা বোর বিয়ারিং |
||

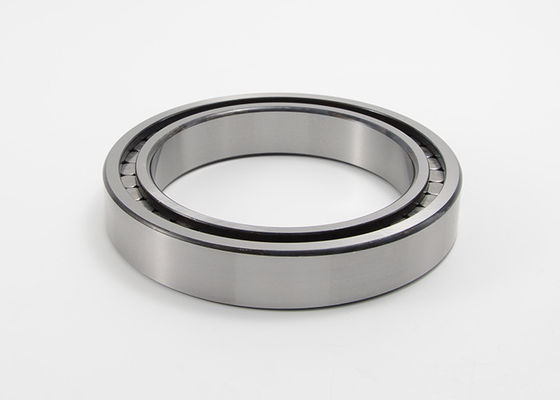

একক সারি সম্পূর্ণ পরিপূরক নলাকার রোলার বিয়ারিং স্ট্রেইট বোর SL182204
একক সারি সম্পূর্ণ পরিপূরক নলাকার রোলার বিয়ারিংগুলিতে পাঁজর-নির্দেশিত নলাকার রোলারগুলির সাথে শক্ত বাইরের এবং ভিতরের রিংগুলি রয়েছে৷যেহেতু এই বিয়ারিংগুলিতে সবচেয়ে বেশি সম্ভাব্য সংখ্যক ঘূর্ণায়মান উপাদান রয়েছে, তাই তাদের অত্যন্ত উচ্চ রেডিয়াল লোড বহন ক্ষমতা, উচ্চ দৃঢ়তা এবং বিশেষ করে কমপ্যাক্ট ডিজাইনের জন্য উপযুক্ত।গতিশীল অবস্থার কারণে, যাইহোক, খাঁচার সাথে নলাকার রোলার বিয়ারিং ব্যবহার করার সময় তারা উচ্চ গতি অর্জন করতে পারে না।
একক সারি সম্পূর্ণ পরিপূরক নলাকার রোলার বিয়ারিংগুলি আধা-লোকেটিং বিয়ারিংয়ের আকারে রয়েছে।
আধা-লোকেটিং বিয়ারিং:
আধা-লোকেটিং বিয়ারিংগুলি একক সারি ডিজাইনে SL1818 (মাত্রা সিরিজ 18), SL1829 (মাত্রা সিরিজ 29), SL1830 (মাত্রা সিরিজ 30), SL1822 (মাত্রা সিরিজ 22) এবং SL1923 (মাত্রা সিরিজ 23) হিসাবে উপলব্ধ।তারা শুধুমাত্র উচ্চ রেডিয়াল বাহিনীকেই সমর্থন করতে পারে না কিন্তু অক্ষীয় শক্তিকেও এক দিকে সমর্থন করতে পারে এবং তাই শ্যাফ্টগুলিকে অক্ষীয়ভাবে এক দিকে পরিচালিত করতে পারে।তারা বিপরীত দিকে নন-লোকেটিং বিয়ারিং হিসাবে কাজ করে।
সিরিজ SL1923 এর ভিতরের রিং-এ শুধুমাত্র একটি পাঁজর এবং একটি স্ব-ধারণকারী রোলিং উপাদান সেট রয়েছে।ফলস্বরূপ, ভিতরের রিং বিয়ারিং থেকে সরানো যেতে পারে।এই ফিটিং এবং dismantling যথেষ্ট সহজ করে তোলে.
সিলিং:
নলাকার রোলার বিয়ারিংগুলি একটি খোলা নকশায় সরবরাহ করা হয়।
তৈলাক্তকরণ:
এগুলি গ্রীসযুক্ত সরবরাহ করা হয় না এবং শেষ মুখ দিয়ে তেল বা গ্রীস দিয়ে লুব্রিকেট করা যেতে পারে।
অপারেটিং তাপমাত্রা:
সম্পূর্ণ পরিপূরক নলাকার রোলার বিয়ারিংগুলি -30 °C থেকে +120 °C পর্যন্ত অপারেটিং তাপমাত্রার জন্য উপযুক্ত।
MOUETTE আরও ইন্টারচেঞ্জ টেবিল, ফ্যাগ নলাকার রোলার বিয়ারিং, এনএসকে নলাকার রোলার বিয়ারিং, টিমকেন নলাকার রোলার বিয়ারিং, ইনা নলাকার রোলার বিয়ারিং অফার করে।
একক সারি সম্পূর্ণ পরিপূরক নলাকার রোলার বিয়ারিং SL1822 সিরিজের বিবরণ:
| বিয়ারিং কোড | মাত্রা | লোড হচ্ছে রেটিং | গতি সীমিত করা | ভর | ||||||||||
| d | ডি | খ | d1 | D1 | ই | s | rmin | ডিন | স্ট্যাট | ক্লান্তি সীমা লোড | গতি সীমিত করা | রেফারেন্স গতি | ||
| ক্র | কর | কার | nG | nB | ||||||||||
| মিমি | কে.এন | আরপিএম | কেজি | |||||||||||
| SL182204 | 20 | 47 | 18 | 30.3 | 36.9 | 41.47 | 1 | 1 | 45.5 | 37 | 6.1 | 9700 | 6500 | 0.16 |
| SL182205 | 25 | 52 | 18 | 35.5 | 41.9 | 46.52 | 1 | 1 | 51 | 44.5 | 7.4 | 8400 | 5500 | 0.18 |
| SL182206 | 30 | 62 | 20 | 42 | 50.6 | 55.19 | 1 | 1 | 70 | 64 | 10.2 | 7000 | 4550 | 0.3 |
| SL182207 | 35 | 72 | 23 | 47 | 59.3 | 63.97 | 1 | 1.1 | ৮৮ | 78 | 12.7 | 6100 | 4250 | 0.44 |
| SL182208 | 40 | 80 | 23 | 54 | ৬৬.৩ | 70.94 | 1 | 1.1 | 97 | 91 | 14.9 | 5400 | 3650 | 0.55 |
| SL182209 | 45 | 85 | 23 | 57.5 | ৬৯.৮ | 74.43 | 1 | 1.1 | 101 | 98 | 16 | 5100 | 3450 | 0.59 |
| SL182210 | 50 | 90 | 23 | 64.4 | 76.7 | ৮১.৪ | 1 | 1.1 | 109 | 111 | 18.1 | 4600 | 3000 | 0.64 |
| SL182211 | 55 | 100 | 25 | 70 | 84.1 | ৮৮.৮১ | 1 | 1.5 | 140 | 148 | 25 | 4200 | 2700 | 0.87 |
| SL182212 | 60 | 110 | 28 | 76.8 | 93.9 | 99.17 | 1.5 | 1.5 | 169 | 176 | 31 | 3800 | 2550 | 1.18 |
| SL182213 | 65 | 120 | 31 | ৮২.৩ | 100.7 | 106.25 | 1.5 | 1.5 | 198 | 210 | 37 | 3550 | 2480 | 1.57 |
| SL182214 | 70 | 125 | 31 | 87 | 105.2 | 111.45 | 1.5 | 1.5 | 181 | 223 | 32 | 3350 | 2340 | 1.66 |
| SL182215 | 75 | 130 | 31 | 91.8 | 110 | 116.2 | 1.5 | 1.5 | 187 | 236 | 33.5 | 3200 | 2210 | 1.75 |
| SL182216 | 80 | 140 | 33 | 98.6 | 119.3 | 126.3 | 1.5 | 2 | 223 | 280 | 38.5 | 3000 | 2040 | 2.15 |
| SL182217 | 85 | 150 | 36 | 104.4 | 126.3 | 133.75 | 1.5 | 2 | 255 | 320 | 44.5 | 2800 | 2000 | 2.74 |
| SL182218 | 90 | 160 | 40 | 110.2 | 133.3 | 141.15 | 2.5 | 2 | 285 | 365 | 51 | 2650 | 1990 | ৩.৪৮ |
| SL182219 | 95 | 170 | 43 | 122 | 147.3 | 155.95 | 2.5 | 2.1 | 330 | 425 | 58 | 2410 | 1780 | 4.17 |
| SL182220 | 100 | 180 | 46 | 127.5 | 154.3 | 163.35 | 2.5 | 2.1 | 390 | 510 | 70 | 2300 | 1700 | 5.13 |
| SL182222 | 110 | 200 | 53 | 137 | 168 | 177.6 | 4 | 2.1 | 450 | 580 | 78 | 2130 | 1720 | 7.24 |
| SL182224 | 120 | 215 | 58 | 150.7 | 183 | 192.9 | 4 | 2.1 | 530 | 720 | 95 | 1950 | 1500 | 9.08 |
| SL182226 | 130 | 230 | 64 | 162.3 | 197 | 207.75 | 5 | 3 | 620 | 850 | 110 | 1810 | 1360 | 11.25 |
| SL182228 | 140 | 250 | 68 | 173.9 | 211.1 | 222.55 | 5 | 3 | 720 | 1000 | 127 | 1690 | 1230 | 14.47 |
| SL182230 | 150 | 270 | 73 | 185.5 | 225.2 | 237.35 | 6 | 3 | 820 | 1160 | 147 | 1580 | 1130 | 18.43 |
| SL182232 | 160 | 290 | 80 | 208.7 | 253.4 | 267.1 | 6 | 3 | 1020 | 1470 | 178 | 1410 | 920 | 23 |
| SL182234 | 170 | 310 | 86 | 220.3 | 267.4 | 281.9 | 7 | 4 | 1140 | 1660 | 199 | 1330 | 870 | 28.65 |
| SL182236 | 180 | 320 | 86 | 232.4 | 279.5 | 294 | 7 | 4 | 1180 | 1760 | 208 | 1270 | 800 | 29.8 |
| SL182238 | 190 | 340 | 92 | 243.5 | 295.5 | 311.5 | 9 | 4 | 1300 | 1900 | 223 | 1210 | 770 | 35.65 |
| SL182240 | 200 | 360 | 98 | 246.6 | 302.4 | 319.4 | 9 | 4 | 1410 | 2010 | 235 | 1180 | 770 | 43.12 |
